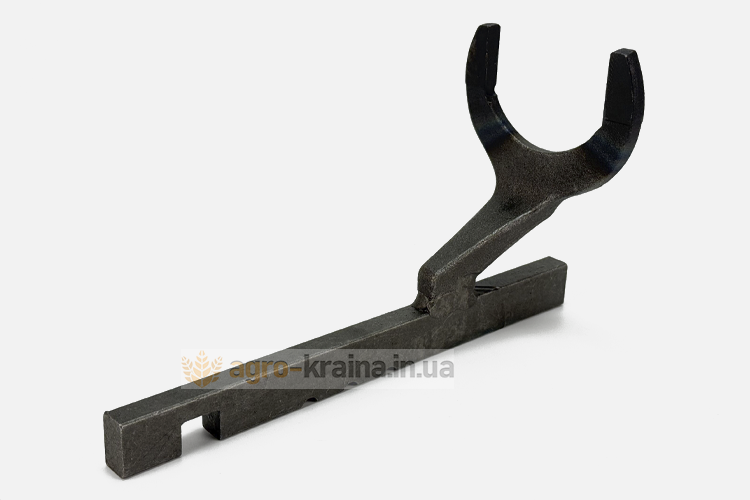

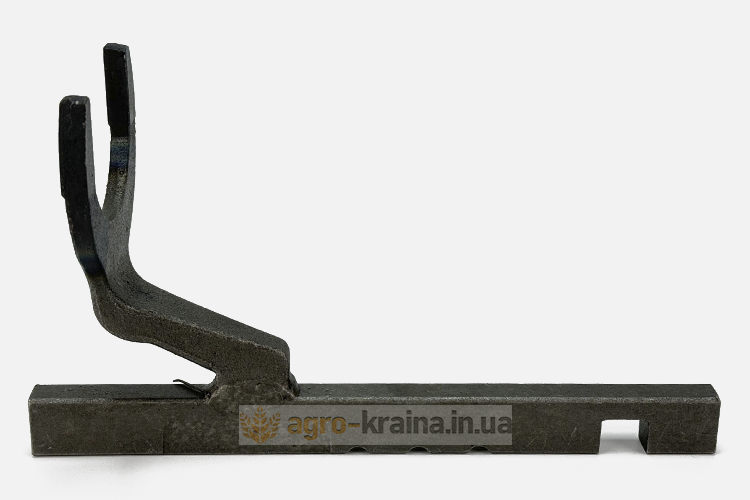

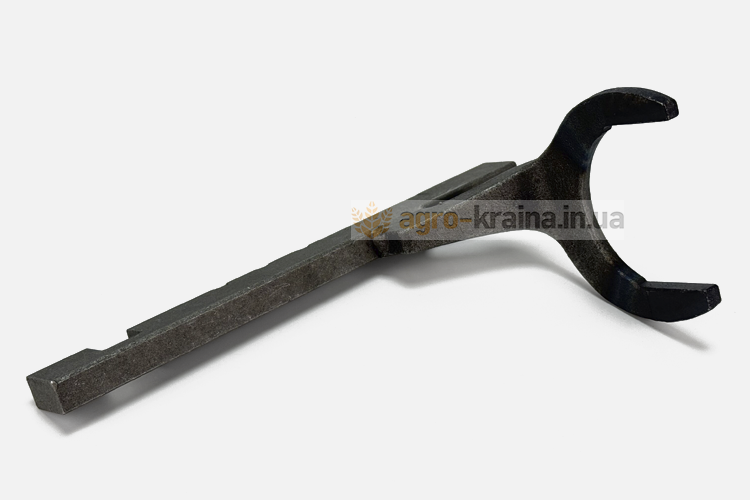

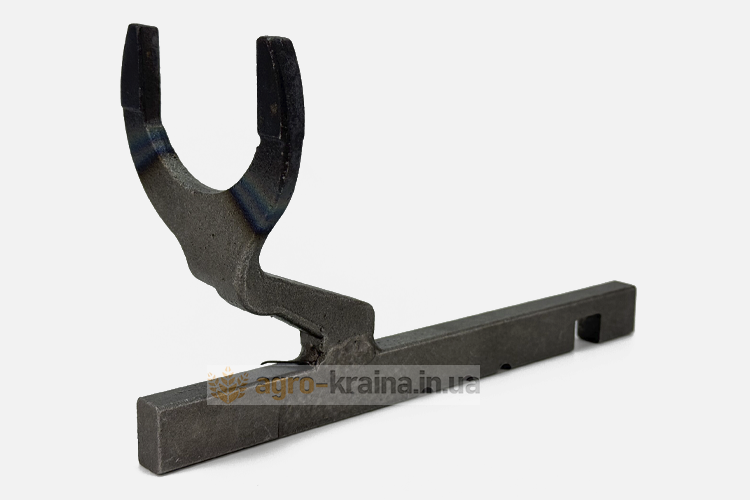

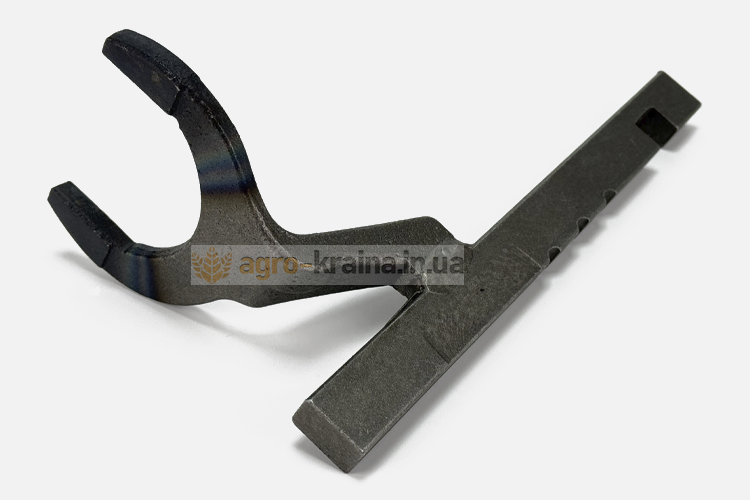

Вилка 4 и 5 передачи КПП МТЗ 50-1702116

Вилка 4 и 5 передачи КП МТЗ и ее особенности

Механизм управления КП МТЗ служит для выбора и переключения передач. Он находится под крышкой КПП и закреплен к корпусу на четыре болта. Смонтирован механизм в чугунном литом корпусе, в котором обработано углубление для размещения ползунов с вилками. Ползуны изготовлены в виде металлических квадратных стержней, к которым приварены вилки. На ползунах выполнены прямоугольные углубления и овальные лунки. В углубление входит нижним концом рычаг переключения передач, установленный в кулисе на крышке КПП. Он при выборе передачи передвигает ползун с вилкой. Овальные отверстия на ползуне служат для фиксации его после включения передачи с помощью подпружиненных фиксаторов, установленных в отверстиях корпуса коробки передач. В механизме управления КП расположено четыре ползуна. По краям расположены ползуны, обеспечивающие включение первой и задней передачи, а также переключение КПП на пониженный или повышенный ряд передач. Посредине корпуса вилок переключения передач находятся два ползуна, к которым приварена вилка 4 и 5 передачи КП МТЗ, а также вилка 3и 6 передачи. Вилки своими концами установлены в проточки кареток с шестернями, которые на шлицах могут перемещаться взад и вперед на первичном валу. При передвижении рычагом ползуна вилка передвигает каретку и зубчатый венец входит в зацепление с ведомой шестерней соответствующей передачи. Например, вилка 4 и 5 передачи МТЗ передвигает ведущую двухвенцовую шестерню, которая может входить в зацепление с ведомыми шестернями 4 и 5 передачи, установленными неподвижно на промежуточном валу.

Причины замены вилки 4 и 5 передачи МТЗ

Вилка переключения 4 и 5 передачи КП МТЗ постоянно работает в условиях трения, поэтому подвергается постепенному износу. В результате большой наработки трактора, износ может стать критическим, из-за чего появляются нарушения включения и фиксации передач. Причиной часто являются следующие дефекты:

• Выработка мет под фиксаторы на ползуне.
• Выработка паза под рычаг.
• Износ концов вилок в местах соприкосновения с кольцевой проточкой каретки.
• Деформация рожек вилки.
• Обламывание концов вилки.

При появлении проблем с включением передач и их фиксацией необходимо обратить внимание на состояние вилки. Если в ней есть указанные дефекты, то ее нужно заменить. Купить вилку 4 и 5 передачи недорого можно в нашей компании АгроКраина.

Наши варианты вилки 4 и 5 передачи МТЗ

Мы стараемся по возможности предлагать клиентам несколько вариантов запчастей, чтобы они могли иметь выбор. Вилка включения 4 и 5 передачи КП МТЗ у нас есть следующих производителей:

1. Прибалтика (хорошее качество и доступная цена).
2. Беларусь (оригинал).

Выбирайте и звоните нам, чтобы оформить заказ.
