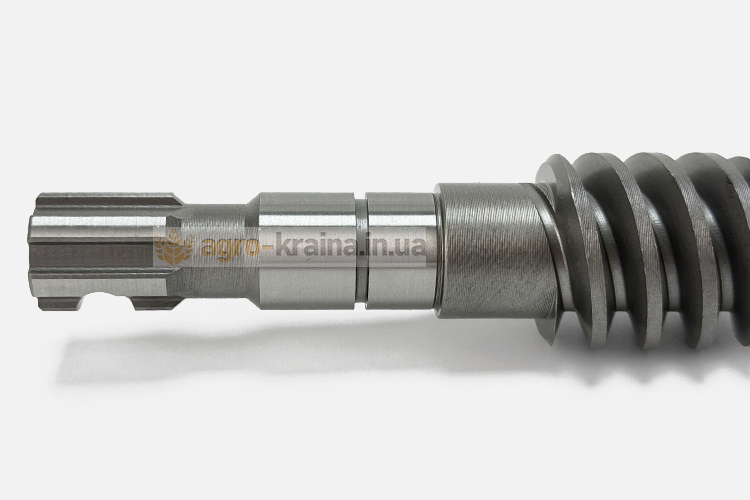

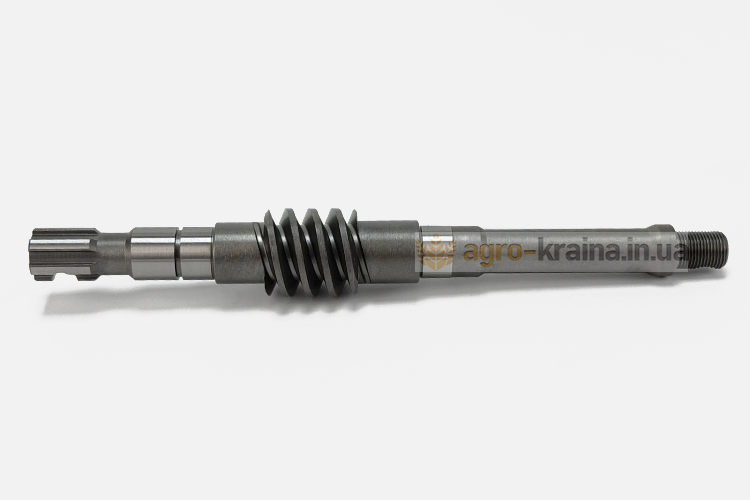

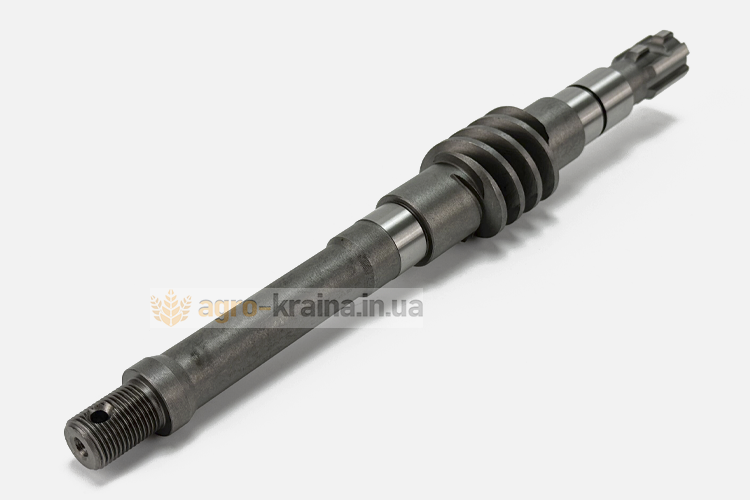

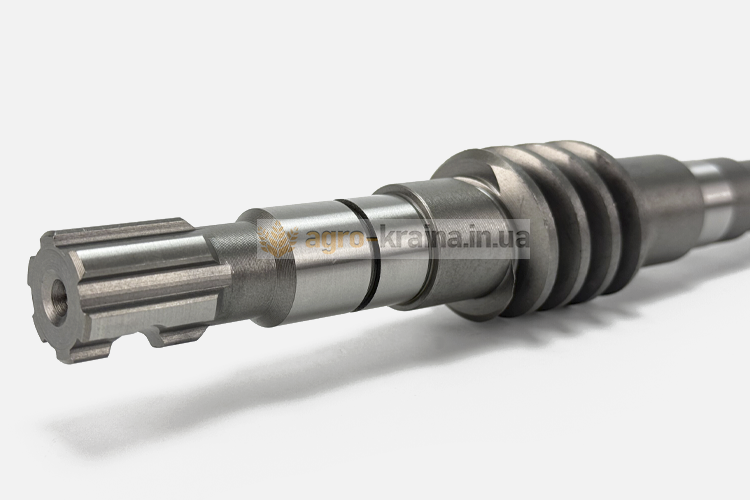

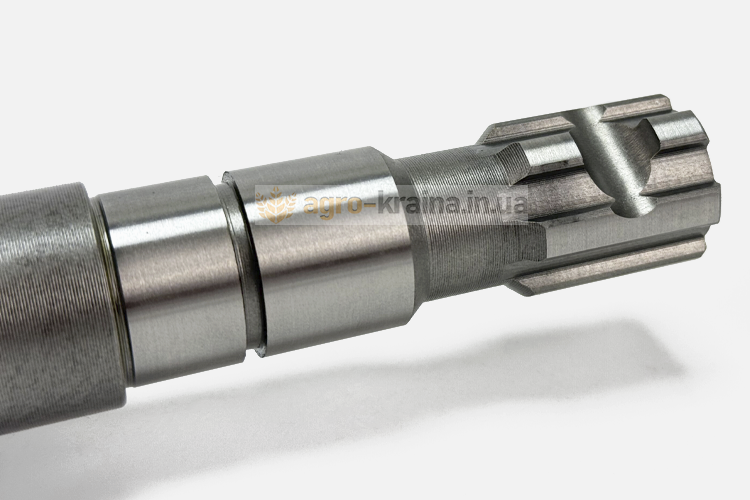

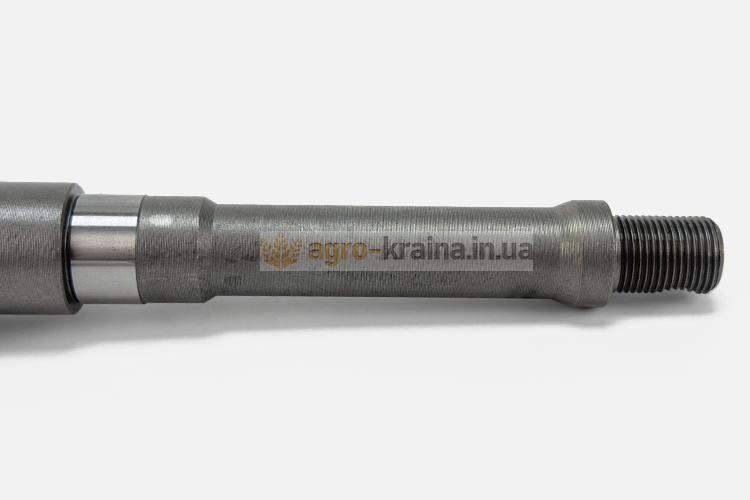

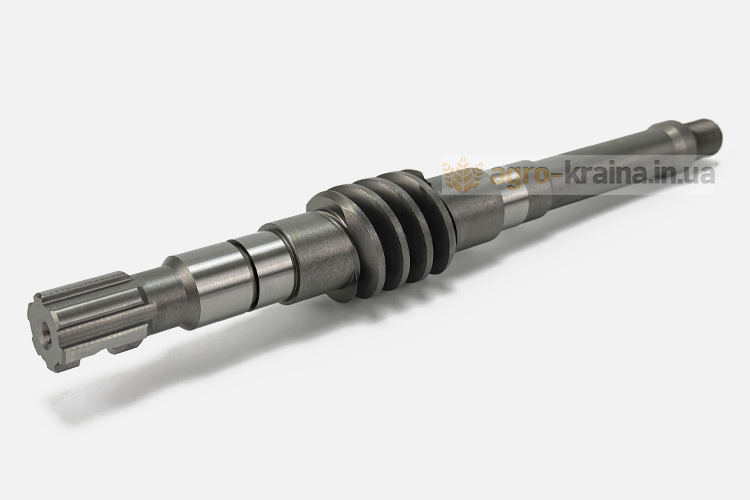

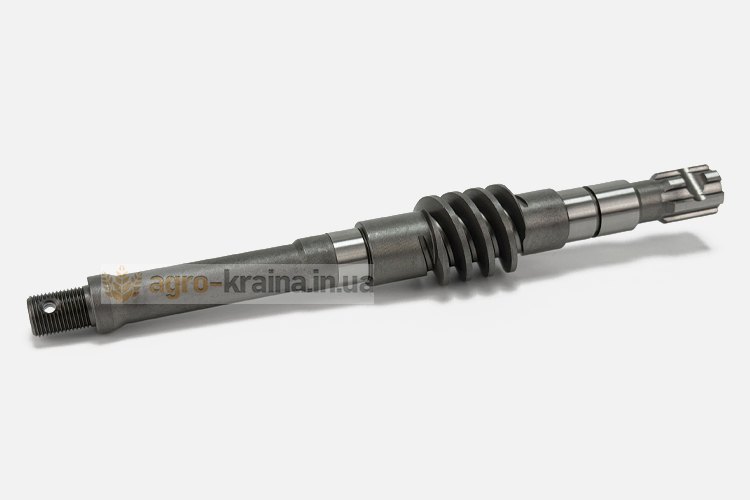

Червяк рулевого управления ГУР МТЗ (длинный) 50-3406034

Конструктивные и функциональные особенности червяка ГУР МТЗ

Для облегчения рулевого управления на тракторах МТЗ, которые выпускались заводом раньше, применялся гидравлический усилитель (ГУР). Он представляет собой узел, в котором совмещен управляющий золотниковый механизм и гидроцилиндр, управляющий через поворотный вал и рулевые тяги передними колесами трактора. ГУР выполнен в виде вертикальной рулевой колонки, закрепленной на переднем брусе. Внутри ее находится вертикальный поворотный вал, на нижнем конце которого закреплена сошка с двумя коническими отверстиями под пальцы рулевых тяг. На верхнем конце вала закреплен зубчатый сектор, зубья которого с одной стороны зацепляются с рейкой, связанной со штоком гидроцилиндра, а с другой стороны с ним в зацеплении находится червяк гидроусилителя руля МТЗ. К червяку присоединен рулевой вал, поэтому при повороте рулевого колеса он будет проворачиваться и через зубчатый сектор поворачивать вертикальный поворотный вал. Если на золотник не воздействует усилие, то он находится в нейтральном положении, а поток мала идет на слив. Если на рулевом колесе возникает усилие, которое больше требуемого усилия для сжатия пружин золотника, то они сжимаются, а золотник перемещается в сторону, отрывая канал для подачи масла в одну из полостей гидроцилиндра. Шток цилиндра через рейку и зубчатый сектор поворачивает вертикальный поворотный вал, а вместе с ним и сошку с присоединенными рулевыми тягами. После выполнения поворота червяк гидроусилителя рулевого управления МТЗ прекращает оказывать давление на золотник и он возвращается снова в нейтральное положение. При движении трактора все детали гидроусилителя постоянно находятся в работе и через определенный период эксплуатации могут приходить в состояние, которое требует их замены.

Причины замены червяка ГУР МТЗ

Червяк ГУР МТЗ работает в условиях трения и осевых нагрузок. Поэтому после длительного периода эксплуатации возникают дефекты, из-за которых рулевое управление становится неуверенным

• Износ витков червяка.
• Выработка мест под установку подшипников.
• Отламывание витков.
• Повреждение резьбы.

Если в рулевом управлении на вашем тракторе неисправности связаны с указанными повреждениями червяка гидроусилителя руля МТЗ, то купить новый недорого можно в нашей компании АгроКраина.

Какие варианты червяка есть у нас?

У нас есть на выбор два варианта червяка:

1. Производство Беларусь (оригинал).
2. Производство Прибалтика.

Звоните на любой наш телефон чтобы заказать червяк гидроусилителя руля МТЗ (длинный), или оформляйте заказ через интернет-магазин.
