Управление понижающим редуктором КПП МТЗ (Беларусь, «ВЗТЗЧ») 70-1723010

Управление понижающим редуктором КПП МТЗ — это механический узел, включающий корпусную крышку, рычаг и валик-ось, который служит для переключения между прямой и пониженной ступенями (диапазонами) в коробке передач трактора. Он преобразует усилие руки водителя в перемещение вилки и муфты редуктора.

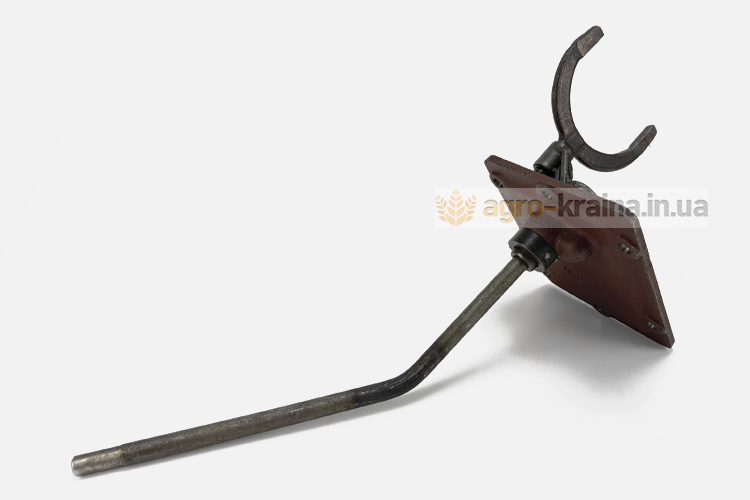

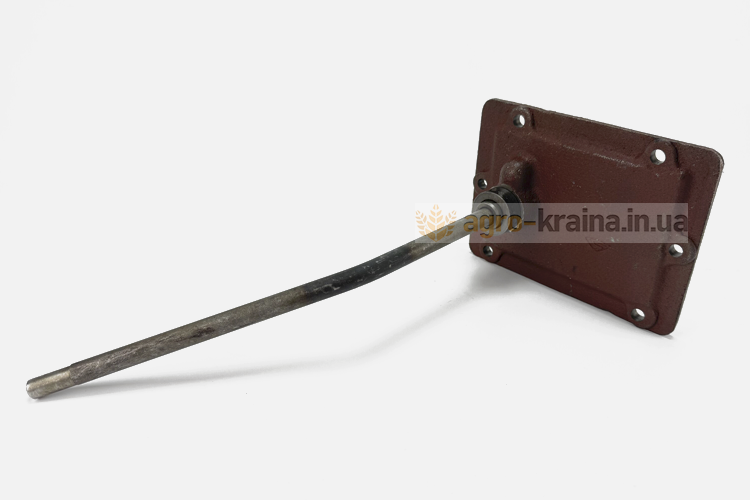

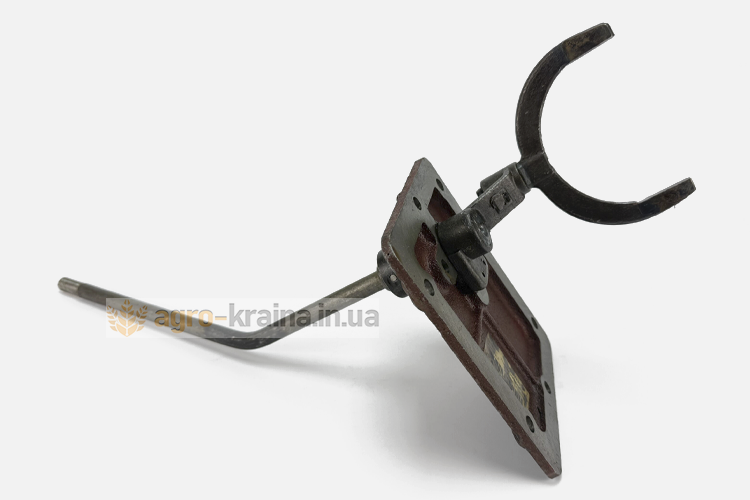

Конструкция и расположение рычага в сборе переключения понижающего редуктора

В тракторах МТЗ предусмотрена полезная функция — понижающий редуктор. Это устройство дает возможность уменьшить скорость передвижения путем манипуляций со специальным рычагом управления понижающим редуктором МТЗ. Последний находится в кабине, на полу, неподалеку от стойки приборной панели. Сам редуктор смонтирован между корпусом сцепления и КПП. Его функционирование опирается на способ передачи вращающего момента: либо напрямую с силового вала на первичный, либо через двухступенчатую шестерню к первичному валу. Именно это и служит причиной снижения скорости трактора.

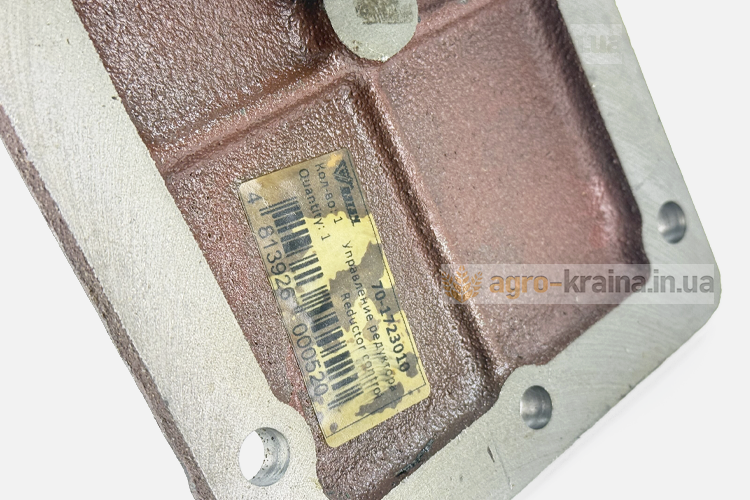

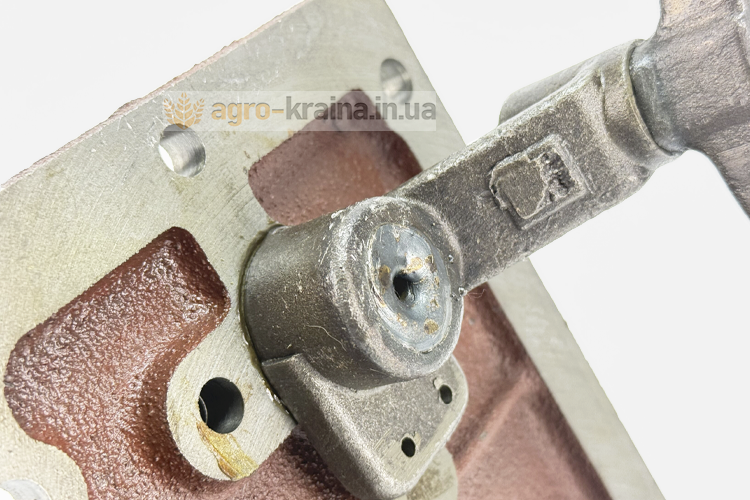

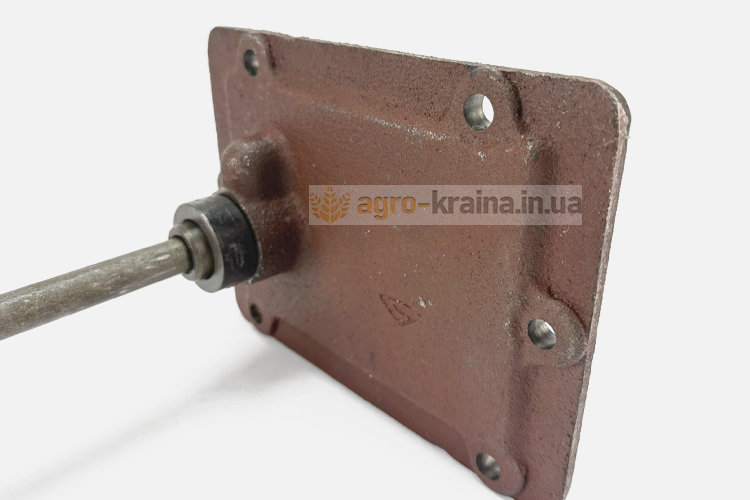

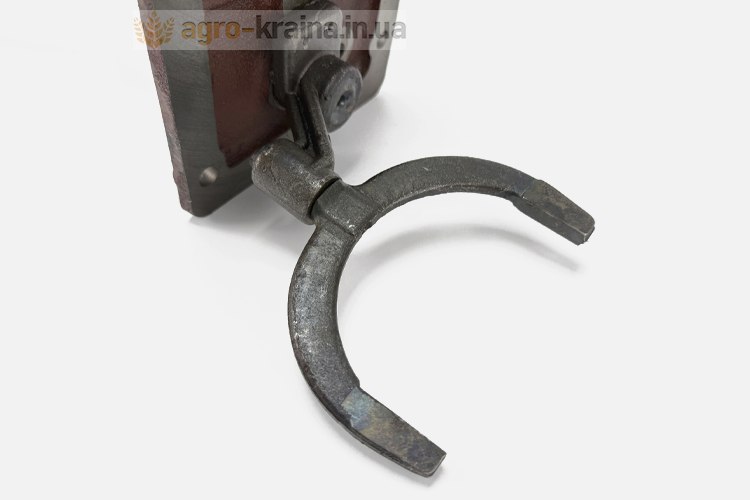

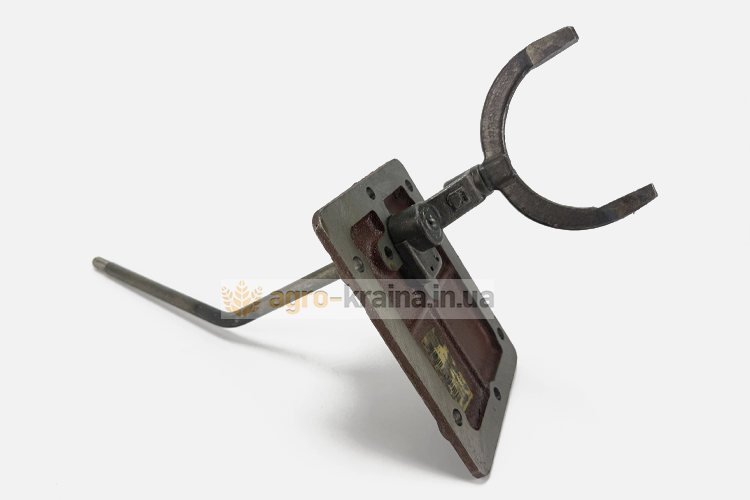

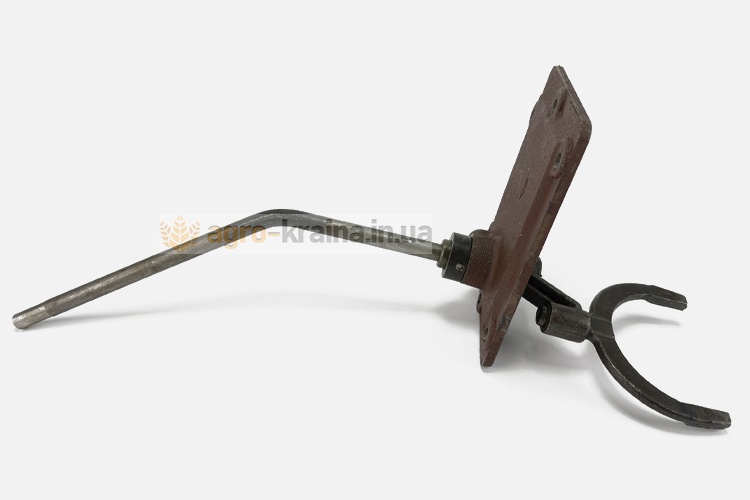

Система управления понижающим редуктором для МТЗ встроена в крышку, которая фиксируется на верхнем участке корпуса сцепления. Внутри этой крышки расположен вращающийся элемент — стержень. На его торце закреплен кронштейн с осью. Этот кронштейн снабжен переключающей вилкой и пластиной с отверстиями для стопоров. Вилка совершает свободные вращения внутри кронштейна. При установке крышки она входит в паз муфты, находящейся на шлицах силового вала. Эта муфта способна перемещаться вдоль вала.

В своем заднем положении муфта соединяет силовой вал с шестерней, расположенной на первичном валу, гарантируя передачу мощности без изменений оборотов. Переместив муфту вперед, мы получаем жесткое сцепление силового вала с ведущей шестерней, которая до этого вращалась свободно. В этом сценарии редуктор активируется. Тогда вращающий момент передается на ведомую шестерню через промежуточную, что и приводит к понижению оборотов. Рычаг, отвечающий за включение пониженных передач МТЗ, расположен в кабине и сообщен со стержнем крышки. Вращение этого стержня и инициирует включение или деактивацию редуктора.

Причины вынужденной замены рычага в сборе переключения понижающего редуктора МТЗ

Когда механизм включения понижающих передач МТЗ начинает выходить из строя, это, как правило, проявляется в виде потери передачи под нагрузкой. Иными словами, даже после переключения соответствующего рычага, трактор не переходит на пониженный режим или, что еще хуже, может самопроизвольно выключаться при увеличении тягового усилия.

К наиболее частым дефектам, требующим внимания, относятся:

• Нарушение фиксации механизма. Если фиксаторы (например, шарик и пружина) изнашиваются или повреждаются, механизм может самопроизвольно выключаться.

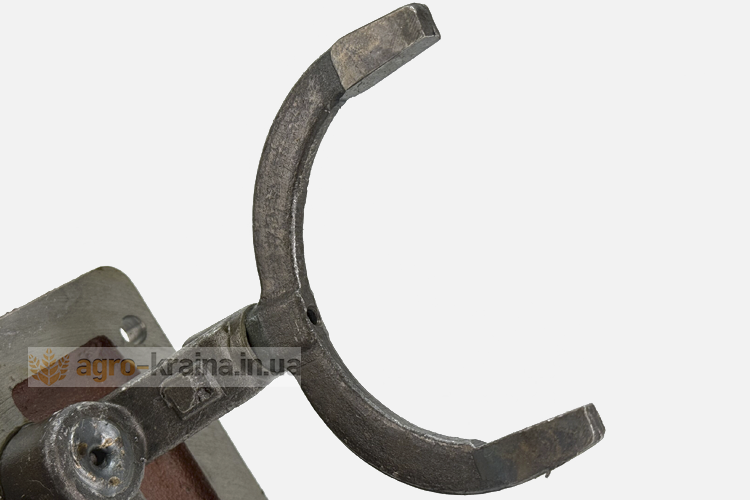

• Износ боковых поверхностей вилки переключения. Вилка переключения – это элемент, который непосредственно перемещает муфту на силовом валу. Она контактирует с другими деталями механизма и подвергается трению. Со временем её рабочие (боковые) поверхности могут изнашиваться. Это приводит к уменьшению пятна контакта, ухудшению точности перемещения муфты и, как следствие, к неполному включению понижающей передачи или её "выскакиванию".
• Повреждение и деформация самой вилки включения. Деформированная вилка не может правильно взаимодействовать с муфтой, что приводит к потере работоспособности механизма.

Зачастую, при появлении признаков неисправности, наблюдается сочетание нескольких вышеперечисленных дефектов. Изнашивание одного элемента может привести к повышенным нагрузкам на другие, ускоряя их поломку. Пытаться ремонтировать или восстанавливать отдельные поврежденные компоненты в таких случаях может быть нецелесообразно, так как это требует значительных трудозатрат, а результат не гарантирует долговечности. Поэтому лучшим решением проблемы является замена рычага управления понижающим редуктором МТЗ в сборе.

Почему лучше купить оригинал механизма управления понижающим редуктором МТЗ

Оригинал рычага переключения понижающего редуктора в сборе отличается весомыми преимуществами:

1. Качественный металл: выдерживает сильные нагрузки и резкие перепады температур.
2. Точная фиксация: рычаг надежно держится в нужном положении, передачи не выбивают во время езды.
3. Долгий ресурс: узел реже требует ремонта и замены по сравнению с дешевыми копиями.
4. Простой монтаж: детали идеально подходят по размерам под штатные места в тракторе.

Купить новый оригинальный механизм переключения пониженных/повышенных передач МТЗ производства Беларусь можно в магазине «АгроКраина» нашей компании.
