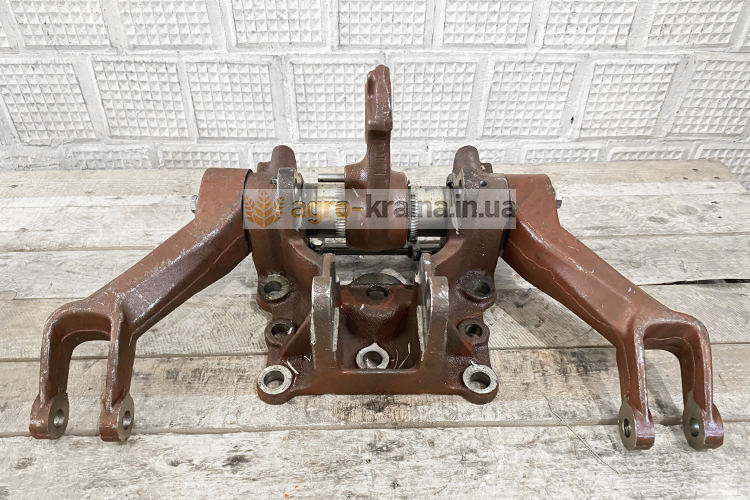

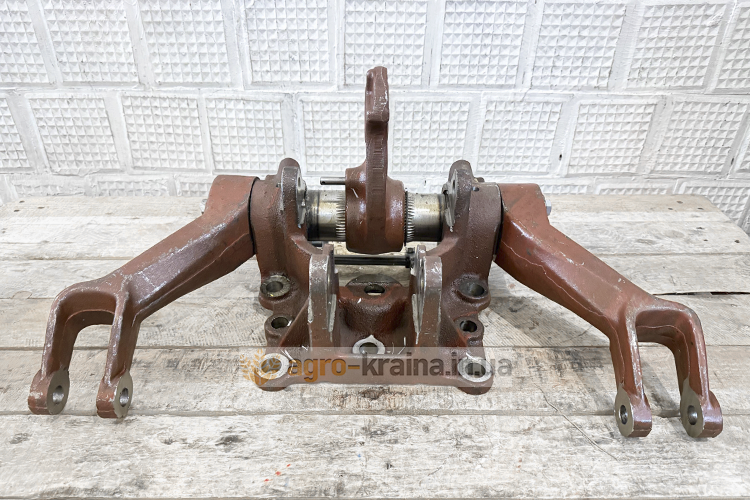

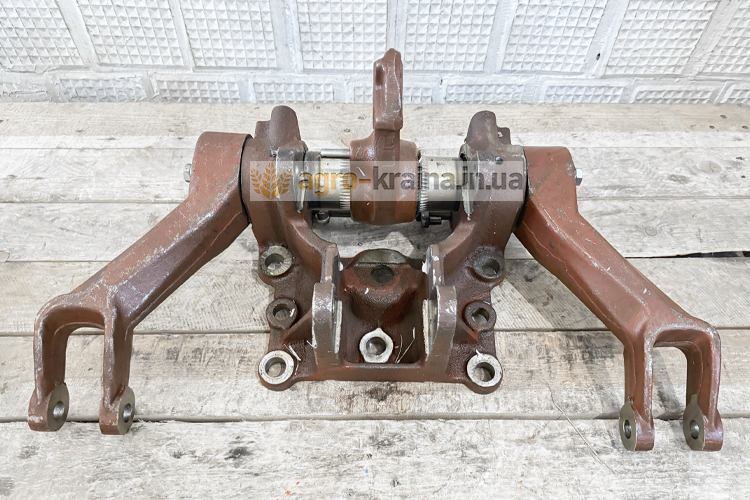

Кронштейн навески МТЗ в сборе с валом поворотным и рычагами (Беларусь, «САЗ») 70-4605110

Кронштейн навески для МТЗ с рычагами, также поворотным валом – это ответственная часть заднего навесного механизма трактора, отвечающая за изменение положения навесных машин в вертикальном направлении.  Она отвечает за надежное крепление навески к остову трактора, соединение с гидроцилиндром и передаче усилия к продольным тягам.

Конструктивные особенности и комплектация кронштейна навески МТЗ от «САЗ»

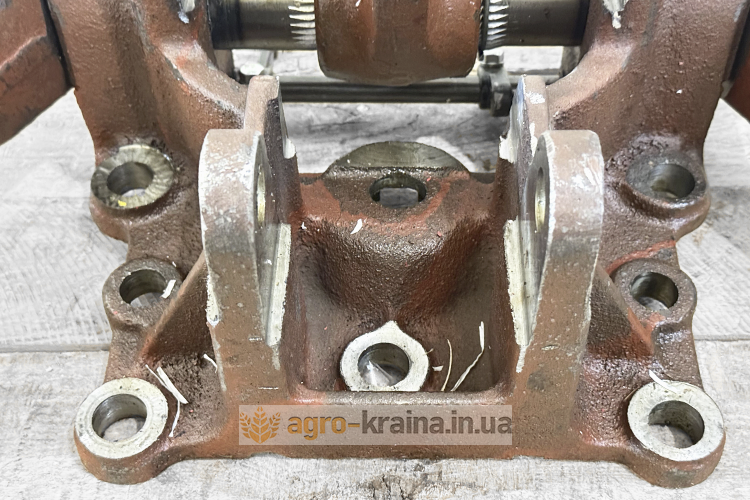

Кронштейн навески производства «САЗ» представляет собой прочную отливку с предусмотренными проушинами. В этих проушинах размещается поворотный вал, который в процессе эксплуатации трактора непрерывно проворачивается. Для обеспечения его надежной опоры и минимизации износа, в отверстия проушин устанавливаются специальные втулки. Важным элементом долговечности является возможность смазки мест сопряжения вала с втулками – для этого предусмотрены пресс-масленки, ввернутые в резьбовые отверстия проушин.

Кроме того, в конструкции предусмотрены отверстия для пальца, с помощью которого центральный винт навески надежно крепится к кронштейну. Сам кронштейн на тракторе фиксируется посредством штифтов и болтов.

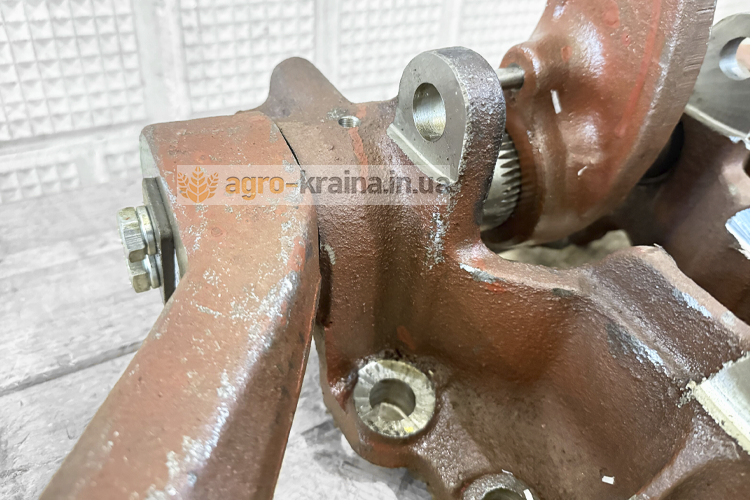

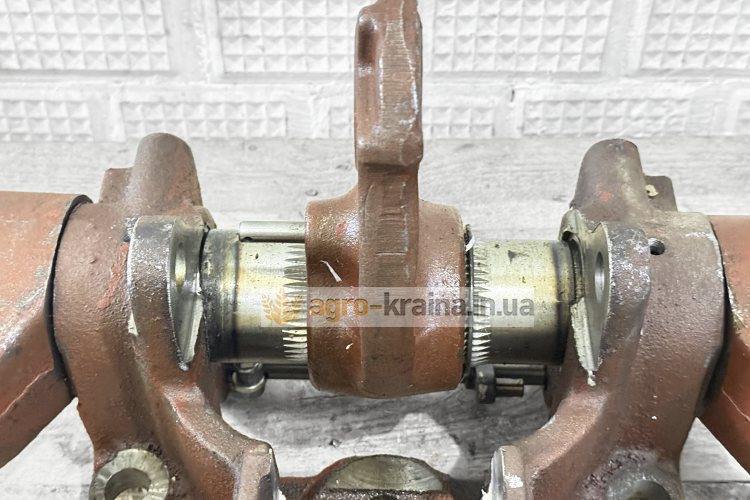

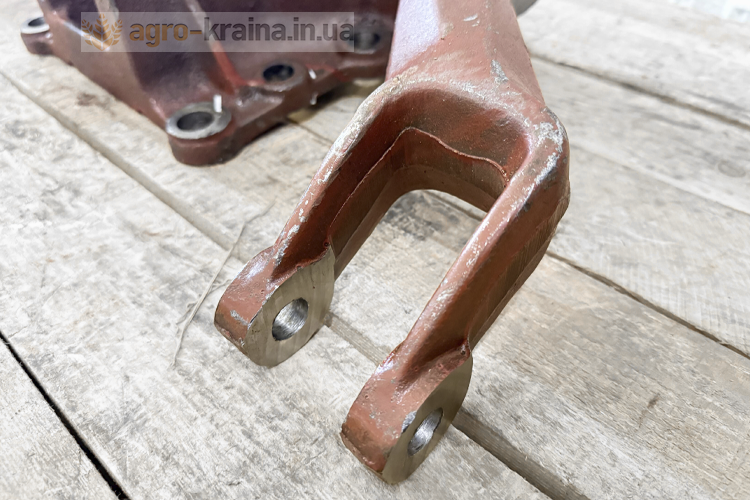

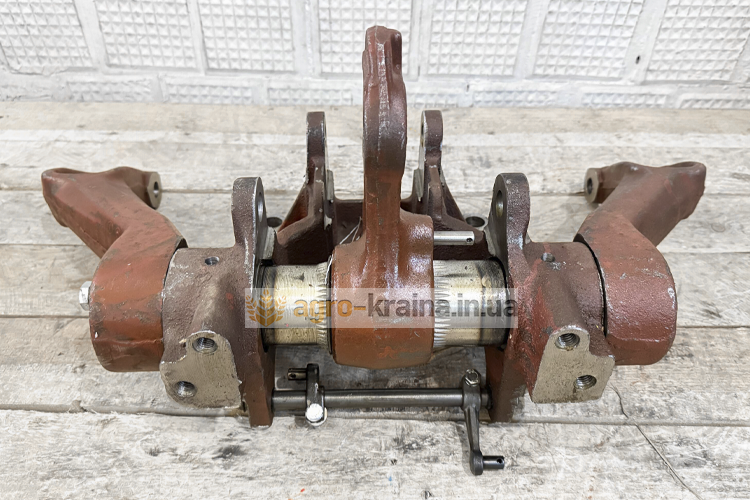

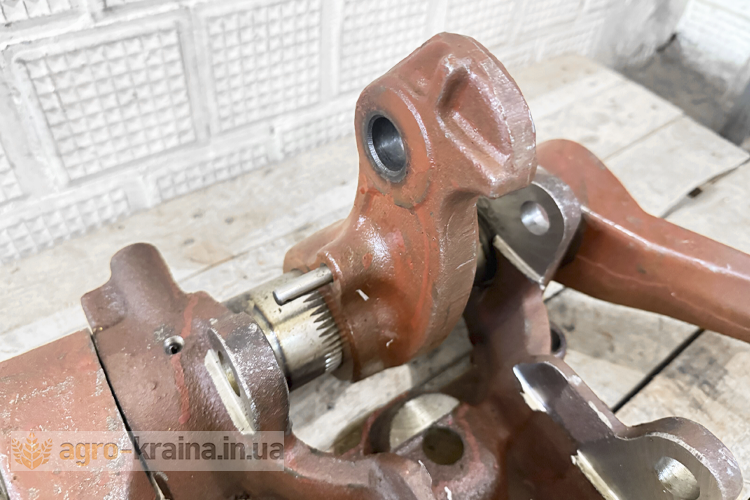

На поворотный вал с обеих сторон крепятся два рычага, которые через раскосы соединяются с нижними продольными тягами. Дополнительно, по центру вала устанавливается рычаг для подсоединения гидравлического цилиндра, что обеспечивает управляемость навесным оборудованием. Соединение рычагов с поворотным валом осуществляется посредством шлицев, а фиксация обеспечивается шайбами и болтами, ввинченными в торцы вала. На концах рычагов предусмотрены вилки с отверстиями, предназначенные для присоединения к раскосам и штоку гидроцилиндра.

Стоит отметить материал изготовления рычагов – как рычагов самого поворотного вала, так и рычага гидравлического цилиндра. Они производятся из высокопрочной стали методом ковки, что гарантирует их исключительную надежность и устойчивость к высоким нагрузкам.

Возможные причины приобретения кронштейна навески трактора МТЗ в сборе с рычагами и поворотным валом

Приобретение кронштейна навески МТЗ в сборе с рычагами и поворотным валом обусловлено критическим износом, механическими поломками или модернизацией узла. Основными причинами для покупки комплекта являются:

• Износ шлицев и проушин. Выработка посадочных мест, отверстий кронштейна и шлицевых соединений вала с рычагами, приводящая к сильным люфтам.
• Деформация или скручивание вала. Искривление поворотного вала под воздействием предельных динамических нагрузок от тяжелого навесного оборудования.
• Трещины и обломы корпуса. Появление сквозных трещин или разрушение литого кронштейна («краба») из-за усталости металла и перегрузок.
• Комплексный ремонт узла. Покупка деталей в сборе выгоднее и надежнее, чем замена каждого изношенного элемента по отдельности, так как сопрягаемые новые детали сразу обеспечивают правильную геометрию без зазоров.

Купить кронштейн навески МТЗ вместе с рычагами и поворотным валом в оригинальном исполнении можно в нашей компании «АгроКраина».

Преимущества нашего кронштейна навески МТЗ в сборе с поворотным валом и рычагами

Главные достоинства кронштейна навески МТЗ («краб») в сборе с валом и рычагами производства ОАО «САЗ» (Беларусь заключаются в следующем:

1. Метод ковки. Горячая ковка уплотняет структуру металла, устраняет скрытые внутренние пустоты и поры, которые часто бывают при обычном литье.
2. Стойкость к нагрузкам. Кованая деталь лучше держит ударные и динамические нагрузки при работе с тяжелыми навесными агрегатами (плугами, культиваторами).
3. Защита от трещин. Риск внезапного излома или образования трещин на корпусе кронштейна и рычагах сведен к минимуму.
4. Заводская сборка. Поставляется полностью готовым узлом (кронштейн, поворотный вал, рычаги), что исключает ошибки при самостоятельной подгонке деталей.
5. Точность геометрии. Полное соответствие стандартам тракторов МТЗ-80, МТЗ-82 и модификаций, гарантирующее легкий монтаж на штатные места.
6. Ресурс сопряжений. Качественная обработка посадочных мест и шлицевых соединений вала с рычагами обеспечивает долгий срок службы без люфтов.

Звоните нам или оставляйте заказ в интернет-магазине чтобы купить кронштейн навески для МТЗ в комплекте с поворотным валом и рычагами.
