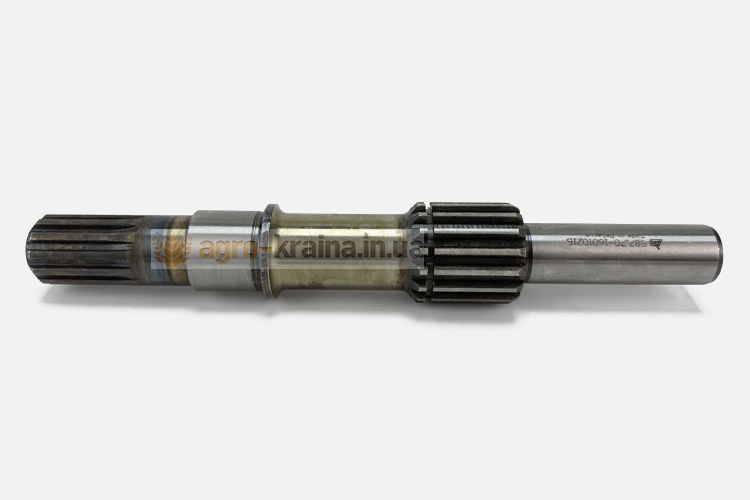

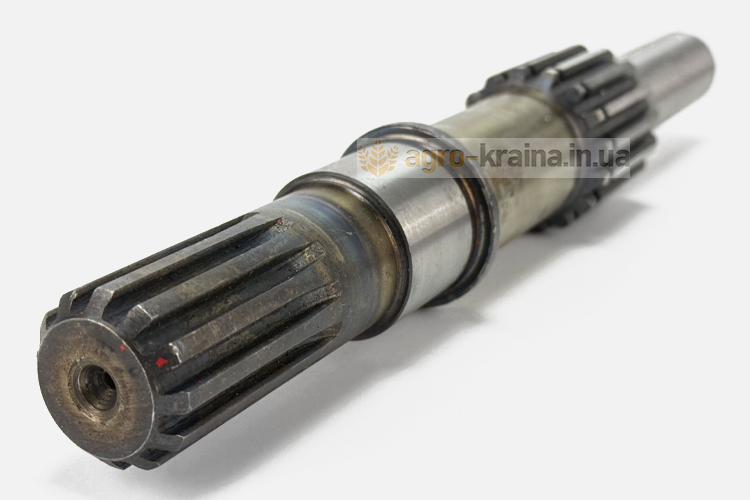

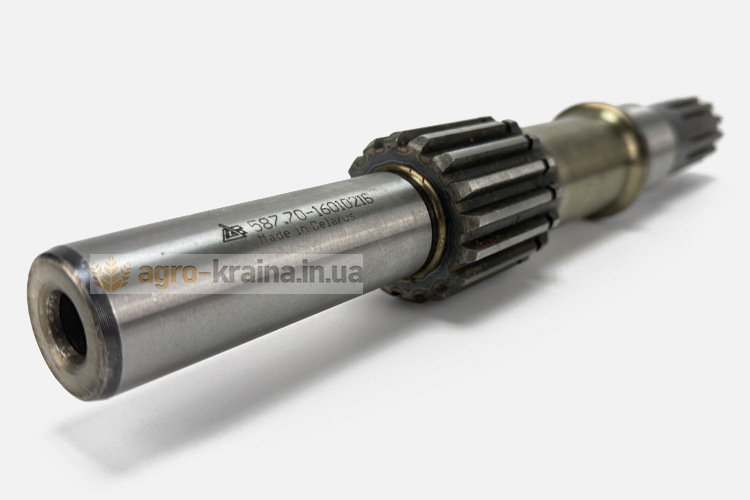

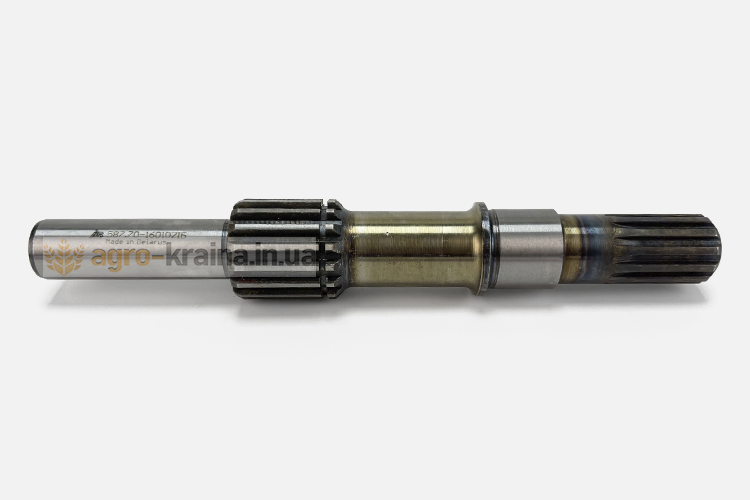

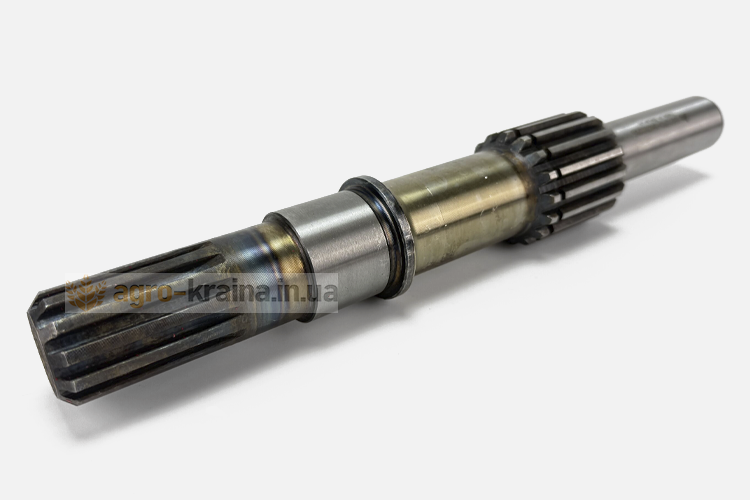

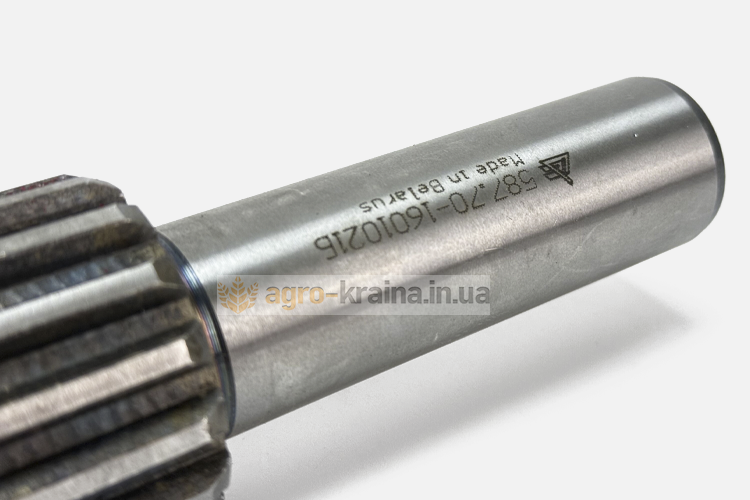

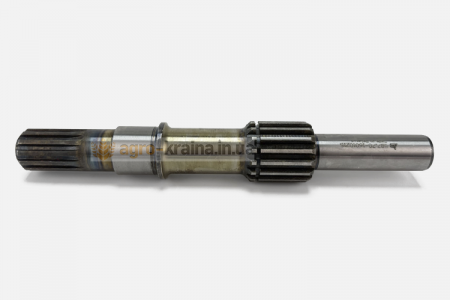

Вал привода ВОМ МТЗ (ведомый) (Беларусь, «ВЗТЗЧ») 70-1601021

Ведомый вал привода ВОМ тракторов МТЗ (каталожный номер 70-1601021) предназначен для передачи крутящего момента и обеспечения возможности переключения режимов скорости заднего ВОМ.  Деталь размещается в корпусе сцепления трактора и участвует в передаче вращения от силовых элементов трансмиссии к исполнительным механизмам.

Назначение, расположение и работа вала ведомого привода ВОМ МТЗ

Вал привода ВОМ ведомый располагается в нижней части корпуса муфты сцепления и служит для передачи вращения на двух скоростях к среднему (внутреннему) валу привода ВОМ. Он обеспечивает две различные скорости вращения – 540 и 1000 оборотов в минуту. Для переключения между этими скоростями служит специальный валик, расположенный в нижней части корпуса сцепления. Этот валик имеет три положения: два из них активируют привод на соответствующей скорости, а третье положение является нейтральным, прекращая передачу вращения на ВОМ.

Управление процессом переключения скоростей осуществляется посредством зубчатой муфты, установленной на ведомом валу ВОМ. Эта муфта, перемещаясь вдоль вала, способна через свои шлицы соединять одну из двух ведомых шестерен привода ВОМ, которые также находятся на этом валу. Шестерня, отвечающая за вращение на скорости 540 об/мин, размещена на гладкой части вала и опирается на игольчатые подшипники. Она имеет ступицу, на которой свободно вращается другая шестерня (с шариковыми подшипниками), обеспечивающая привод на 1000 об/мин. Обе эти шестерни непрерывно находятся в зацеплении с ведущим валом привода ВОМ, который, в свою очередь, получает вращение от механизма сцепления.

Для активации ВОМ оператор с помощью специального ключа поворачивает упомянутый валик в положение, соответствующее желаемой скорости. При этом зубчатая муфта, перемещаясь по ведомому валу, входит в зацепление либо своими внутренними шлицами с шлицами шестерни 540 об/мин, либо своим наружным зубчатым венцом с внутренним зубчатым венцом шестерни, обеспечивающей скорость 1000 об/мин.

Основные виды дефектов ведомого вала ВОМ МТЗ

По мере эксплуатации, особенно при интенсивных режимах работы, ведомый вал ВОМ подвергается износу и механическим повреждениям. Наиболее распространенные дефекты, которые проявляются со временем, включают:

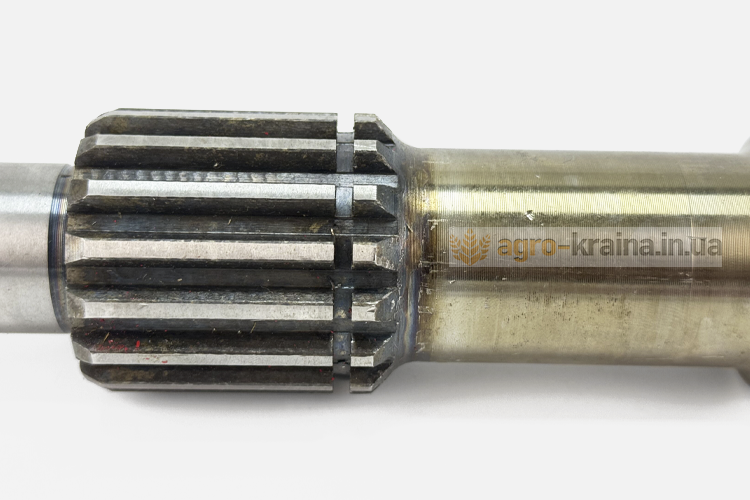

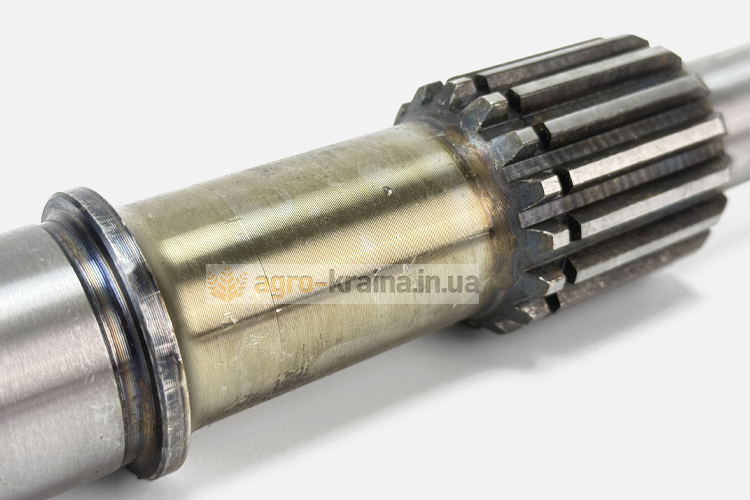

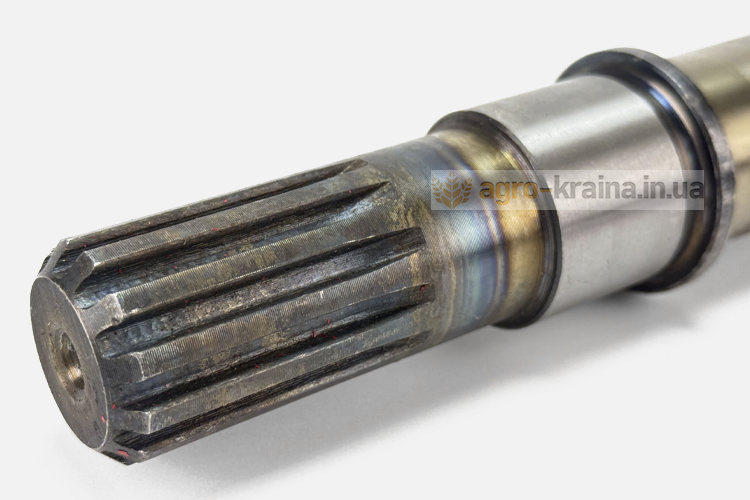

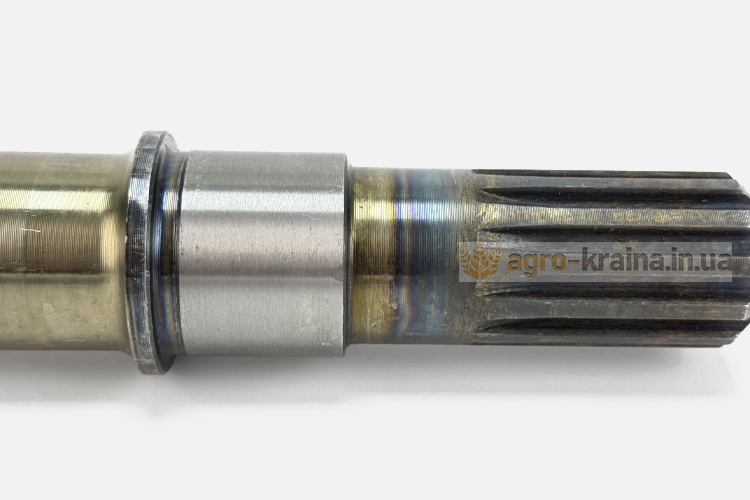

• Износ шлицев под зубчатую муфту. Шлицы на валу служат для соединения с подвижной зубчатой муфтой, которая отвечает за включение скоростей ВОМ.
• Выработка участков вала под установку подшипников. Ведомый вал ВОМ вращается в подшипниках, которые обеспечивают его плавное и точное позиционирование. Но в результате длительного периода работы места расположения подшипников на валу подвергаются постепенному естественному износу.
• Износ шлицев для соединения с промежуточным валом ВОМ.  Износ шлицев в месте этого соединения также может привести к нарушению передачи крутящего момента, появлению люфтов и снижению общей работоспособности трансмиссии.

Вышеупомянутые дефекты, как правило, удается обнаружить только при полной разборке трансмиссии трактора. Это, однако, является идеальным моментом для проведения комплексной диагностики и замены изношенных деталей, в том числе ведомого вала ВОМ, купить который можно в нашей компании «АгроКраина».

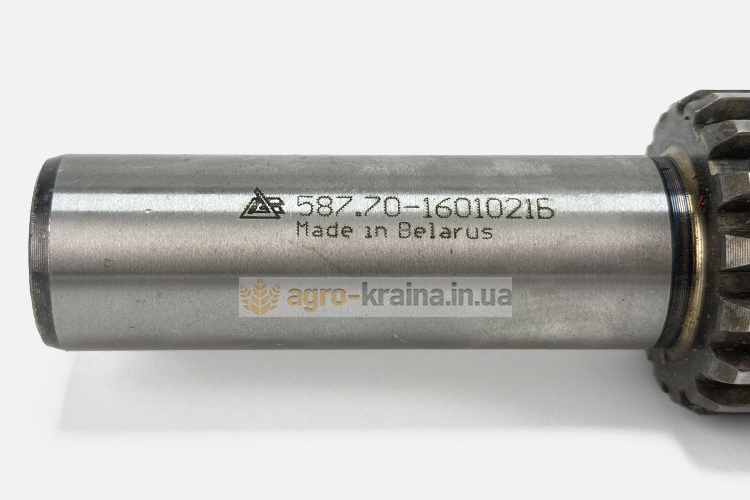

Наше предложение – вал ведомый ВОМ МТЗ, изготовленный на «ВЗТЗЧ» (Беларусь)

Главными преимуществами ведомого вала привода ВОМ МТЗ производства «ВЗТЗЧ» (Беларусь) являются заводское качество исходных материалов, высокая точность геометрии шлицевой части и долгий срок службы при максимальных нагрузках. Эта деталь полностью соответствует строгим стандартам Минского тракторного завода.

Весомыми аргументами для приобретения являются:

1. Использование специальных легированных марок стали с глубокой термической обработкой.
2. ТВЧ-закалка (токами высокой частоты) рабочих поверхностей и шлицев для стойкости к истиранию.
3. Строгое соблюдение заводских допусков, исключающее биение и люфты при вращении.
4. Повышенный ресурс работы даже при постоянных высоких нагрузках.

Заказывайте оригинал вала ведомого привода ВОМ МТЗ в нашей компании по телефону или через онлайн-магазин «АгроКраина».
