Комплект втулок управления гидрораспределителем Р-80, РП-70

Управление золотниками гидрораспределителя (обычно Р-80, РП-70) на тракторах МТЗ-80/82 реализовано через механическую систему, состоящую из рукояток в кабине, кронштейна с валами, проворачивающихся во втулках, вертикальных тяг и рычагов самого распределителя. Эта система преобразует движение руки тракториста в линейное перемещение золотников внутри корпуса распределителя, открывая или закрывая масляные каналы.

Втулки кронштейна рычагов распределителя – важные компоненты механизма управления

Основными элементами управления золотниками распределителя яаляются

1. Рукоятки управления (рычаги). Расположены справа от сиденья водителя, обычно их 3 или 4 (для разных секций распределителя).
2. Кронштейн управления в сборе с втулками. Закреплен на крышке гидроагрегатов (или в кабине), внутри него находятся валы, на которых установлены рычаги.
3. Тяги управления. Металлические стержни с регулируемыми вилками на концах, соединяющие валы кронштейна с рычагами на распределителе.
4. Рычаги распределителя. Сферические сочленения с пластиковыми вкладышами, входящие в пазы золотников.

Принцип работы

• Движение. Когда тракторист перемещает рукоятку в кабине, она поворачивает соответствующий вал внутри кронштейна. Вал проворачивается во втулках кронштейна управления распределителем РП-70 или Р-80 МТЗ.
• Передача усилия. Поворот вала передается через тягу на рычаг конкретного золотника.
• Смещение золотника. Тяга тянет или толкает рычаг распределителя, смещая золотник из нейтрального положения.
• Фиксация. Распределитель имеет 4 положения: «подъем», «нейтраль», «опускание принудительное» и «плавающее». В крайних положениях золотник удерживается шариковыми фиксаторами, а после окончания работы (повышения давления) автоматически возвращается в нейтраль.

В результате длительной эксплуатации тракторов МТЗ часто наблюдается повышенный люфт рычагов управления распределителем, что затрудняет работу и делает включение неудобным. Купить для замены комплект втулок кронштейна распределителя МТЗ можно по низкой цене в нашем магазине.

Что представляю собой втулки валов кронштейна рычагов распределителя МТЗ?

Втулки управления гидрораспределителем Р-80 и РП-70 — это сменные детали механизма привода, обеспечивающие плавное и легкое проворачивание валов рычагов управления распределителем в кронштейне. Они снижают трение между металлическим кронштейном и валами, предотвращая люфт. Втулки обычно изготавливаются из пластика или металла.

Основные характеристики и назначение:

1. Функция. Обеспечивают четкую работу рычагов управления распределителями Р-80, РП-70, а также RS-213 (MITA).

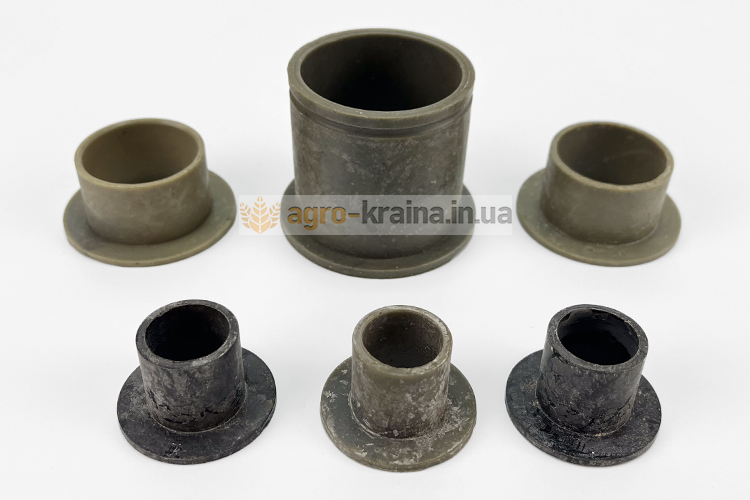

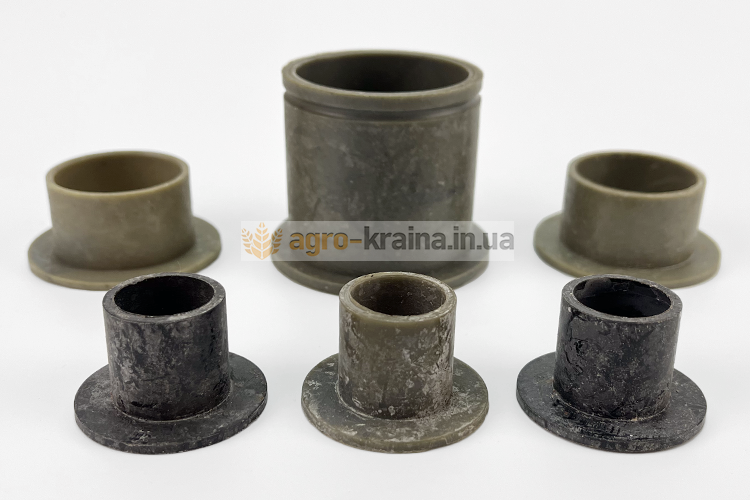

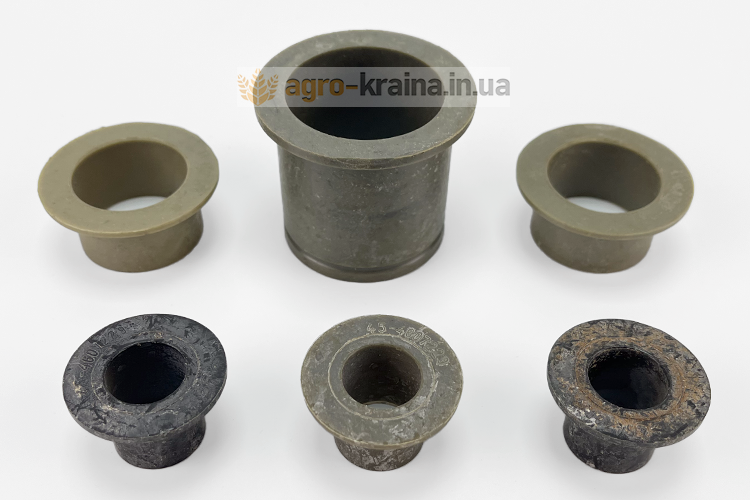

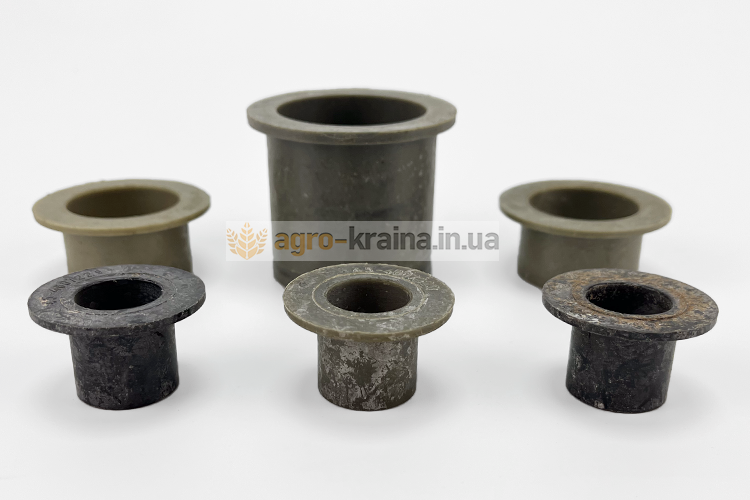

2. Состав комплекта. Обычно включает одну большую и несколько меньших по длине и диаметру втулок, которые обычно поставляются набором.
3. Материал. В основном пластмасса (капролон/пластик) для снижения износа металла, реже металл.
4. Применяемость. Тракторы МТЗ-80, 82, 892, 920 и другие модификации.
5. Признаки износа. Появление люфта в рычагах, затрудненное включение позиций распределителя.

Эти детали входят в состав механизма управления (кронштейна) и требуют замены при ремонте гидросистемы для обеспечения точности управления навесным оборудованием. Купить комплект втулок в кронштейн управления распределителем Р-80, РП-70 МТЗ можно недорого в нашей онлайн магазине АгроКраина.
