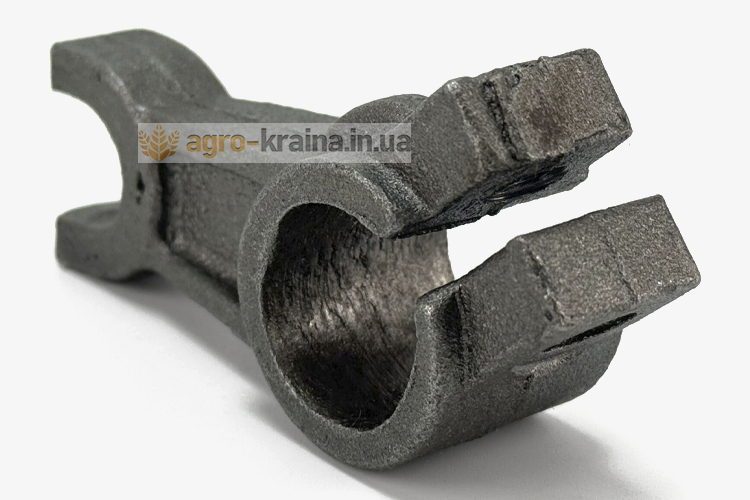

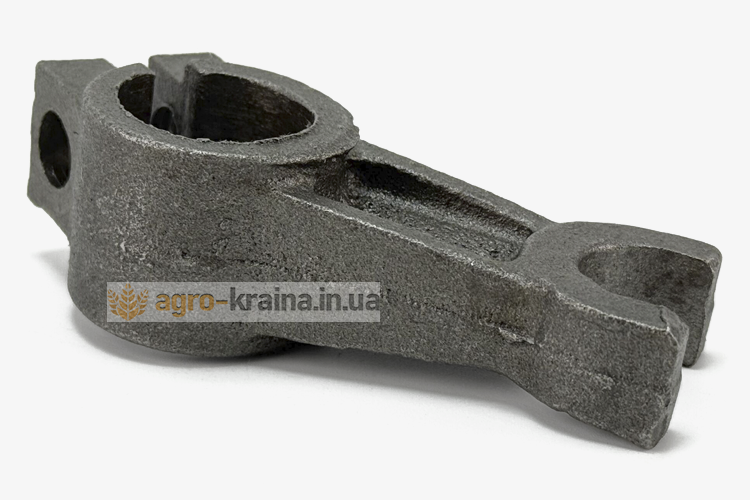

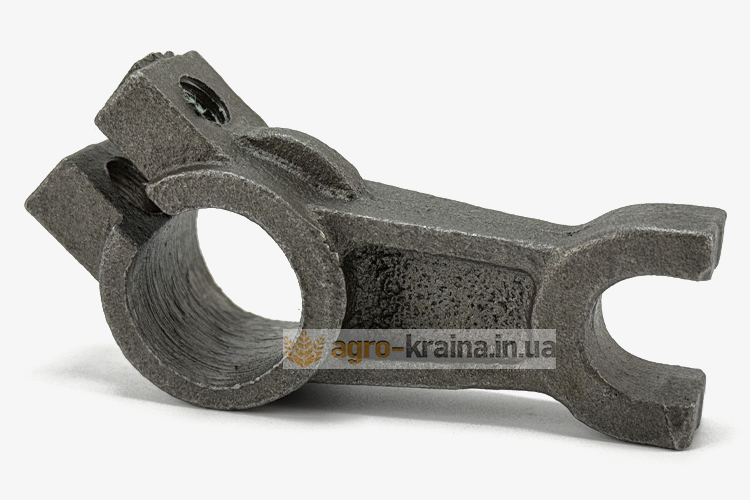

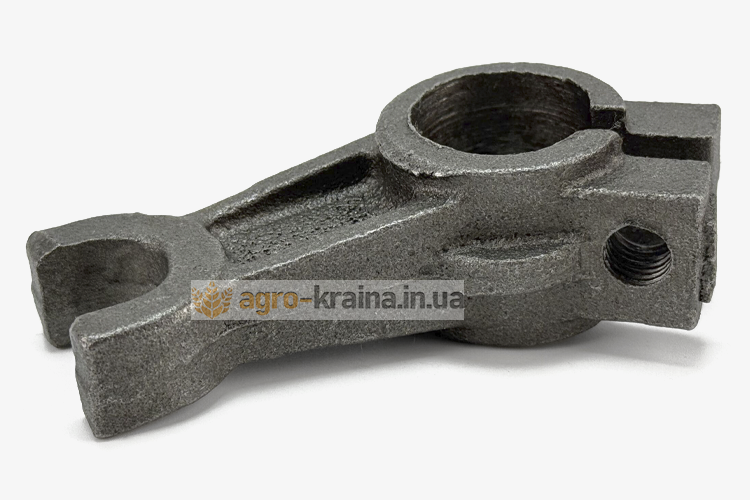

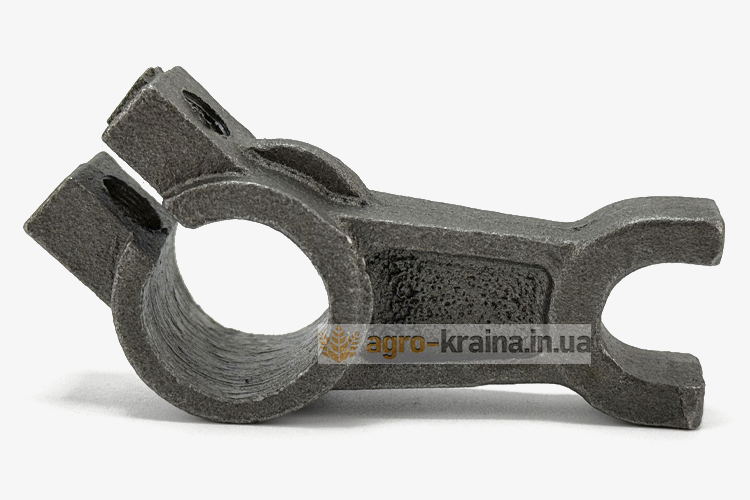

Вилка отводки МТЗ 50-1601203

Функциональные особенности применения вилки отводки МТЗ

На тракторах минского тракторного завода используется однодисковое сцепление, передающее крутящий момент не только к трансмиссии, но и на привод ВОМ. Управление включением муфты сцепления тракторист осуществляет с помощью педали, установленной на полу кабины трактора с левой стороны. С помощью системы рычагов педаль соединена с валиком вилки отводки сцепления, который имеет возможность свободно проворачиваться в опорных втулках, установленных в расточках корпуса сцепления. Вилка отводки сцепления МТЗ неподвижно закреплена на валике с помощью шпонки и стяжного болта. Она проворачивается вместе с валиком при нажатии педали выключения сцепления. Рожками вилка находится постоянно в зацеплении с отводкой, и во время своего проворачивания перемещает ее по кронштейну отводки до соприкосновения с выжимным подшипником, который под воздействием приложенного к педали усилия через лапки сцепления сжимает пружины корзины, тем самым освобождая ведомый диск от усилия, оказывающего на него нажимным диском. Передача вращения от двигателя к трансмиссии прекращается. На валике установлено две вилки по обе стороны отводки. В корпус отводки запрессованы два пальца, на которые одновременно нажимает вилка отводки сцепления МТЗ. При снятии нагрузки с педали все происходит в обратном порядке. Под действием пружин педаль возвращается в исходное положение, оттягивая вилками назад отводку. Нажимной диск снова прижимает ведомый диск к маховику и передача вращения к трансмиссии возобновляется.

Характерные дефекты вилки отводки МТЗ

В момент выключения сцепления на вилку воздействует нагрузка усилия пружин корзины сцепления. В процессе работы трактора выжимать педаль сцепления трактористу приходится множество раз, что приводит к возникновению переменных нагрузок на вилке. Поэтому в результате длительной эксплуатации трактора вилка выжимного подшипника МТЗ может получить следующие дефекты:

• Износ проушины под палец корпуса отводки.
• Выработка паза под шпонку.
• Повреждение резьбового отверстия.

Если при разборке сцепления обнаружены указанные дефекты, то вилку нужно менять на новую. Заказать новую качественную вилку отводки МТЗ можно всегда в нашей компании Агро-Краина.

Какие вилки есть на нашем складе?

У нас вы сможете заказать и купить вилку отводки муфты сцепления МТЗ следующих производителей:

1. Прибалтика.
2. Беларусь (оригинал).

Чтобы сделать заказ, звоните нам или заполняйте форму заказа на сайте.
