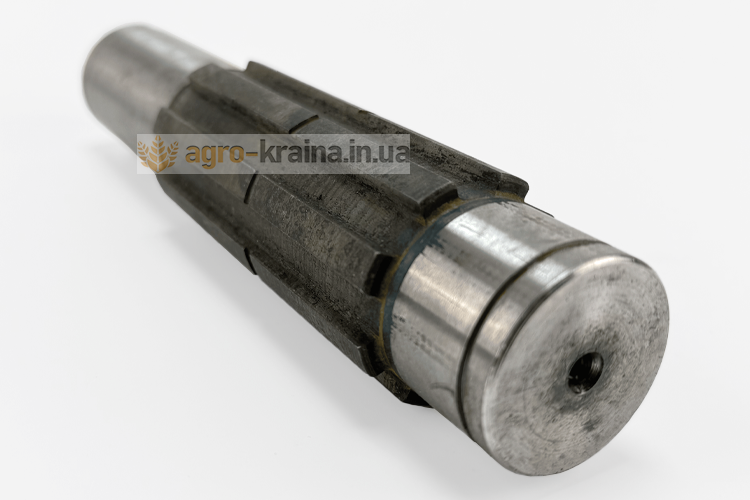

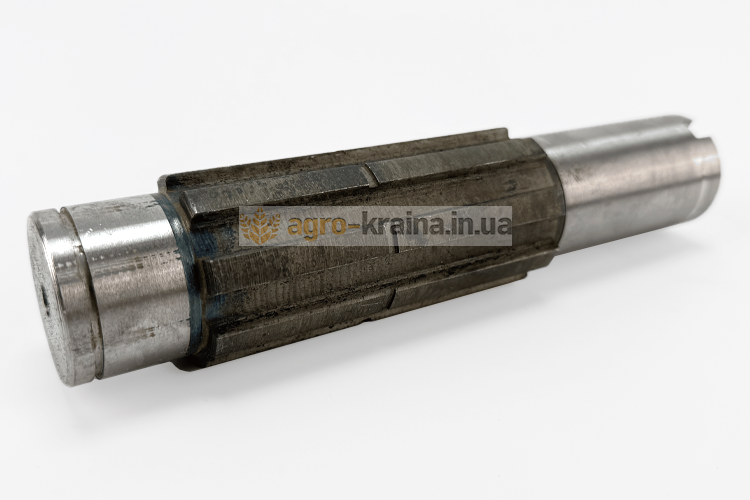

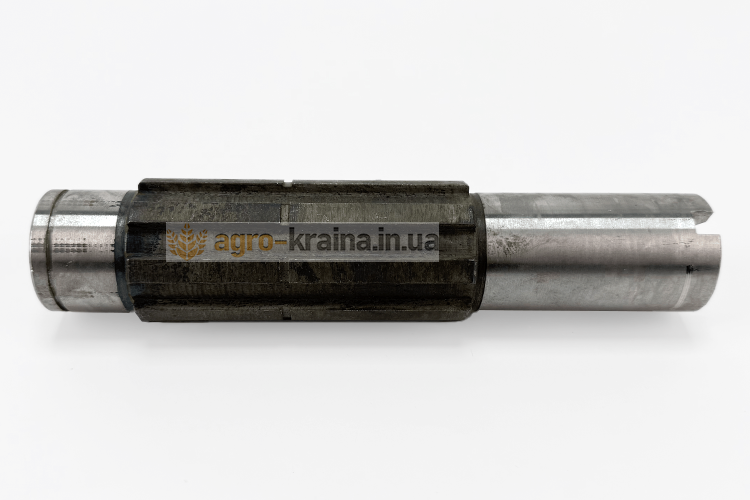

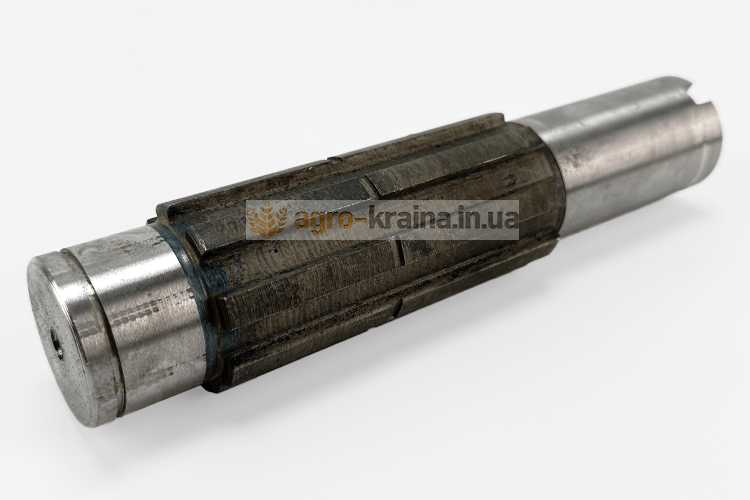

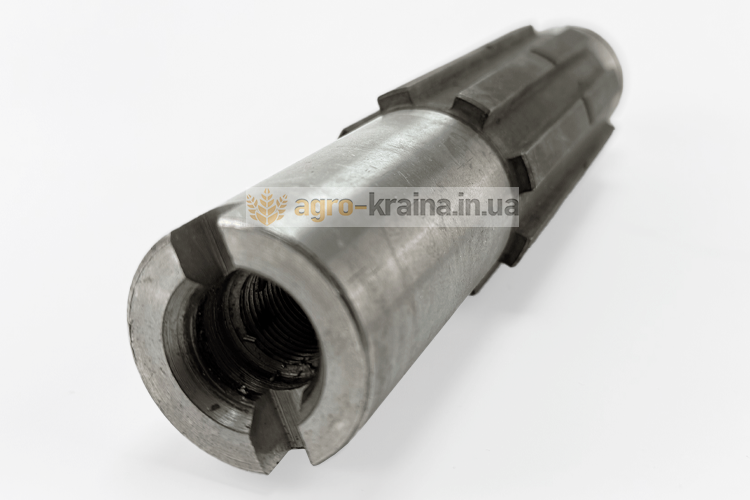

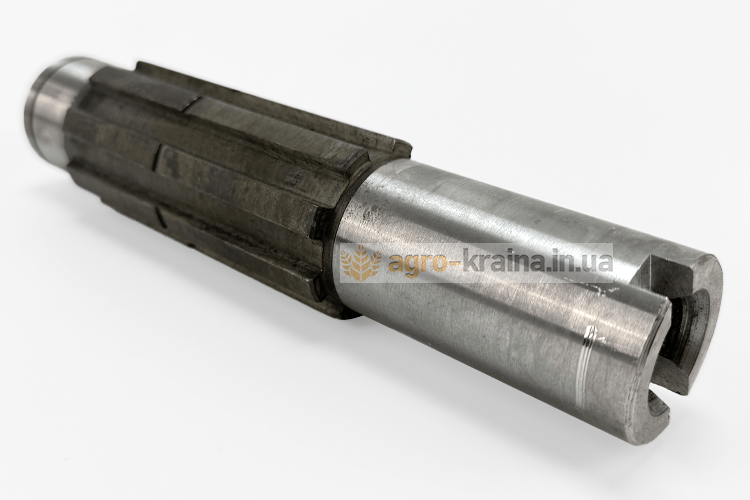

Вал редуктора КПП ЮМЗ 40-1701049

Вал понижающего редуктора КП ЮМЗ

В КП ЮМЗ предусмотрена возможность получения дополнительного диапазона передач за счет установки понижающего редуктора. Он обеспечивает понижение всех пяти передних передач, в результате чего их число возрастает до десяти. Редуктор КП трактора ЮМЗ - это отдельный узел который закрепляется к наружной стенке правой стороны коробки передач, где под него предусмотрено специальное окно. Механизм редуктора смонтирован на чугунном корпусе в котором есть два прилива под установку подшипников вала редуктора коробки передач ЮМЗ. На валу, кроме мест под установку шариковых подшипников, предусмотрены два отдельных участка, один из которых гладкий, а второй шлицевой. На гладком участке вала понижающего редуктора КП ЮМЗ располагается ведущая шестерня редуктора, а на шлицевом участке свободно передвигается муфта включения редуктора а также установлена ведомая шестерня. Шестерня ведомая редуктора постоянно зацепляется своими зубьями с зубчатым венцом шестерни 4-5 передачи расположенной на шлицах промежуточного вала. Включение редуктора в работу выполняется основным рычагом переключения передач. При этом из зацепления с ведущей шестерней второй передачи выводится шестерня постоянно зацепления промежуточного вала и вводится в зацепление с ведущей шестерней редуктора. Одновременно по валу редуктора перемещается до зацепления с венцом ведущей шестерни редуктора передвижная зубчатая муфта включения, соединяя ее таким образом со шлицевой частью вала редуктора ЮМЗ. Поток вращения идёт с первичного вала на промежуточный через зацепление шестерен постоянного зацепления и далее на вал редуктора, а с него уже на вал промежуточный, тем самым уменьшая передаточное число и снижая обороты. В результате при включении любой передачи они оказываются пониженными.

Возможные повреждения вала редуктора пониженных передач ЮМЗ

Редуктор в тракторе ЮМЗ включается преимущественно на тяжелых работах, например, таких как пахота или культивация. При этом через шестерни и вал редуктора ЮМЗ передается большой усилие, которое является одной из основных причин появления дефектов вала. Наиболее характерными дефектами являются следующие:

• Износ шеек вала под подшипники.
• Выработка гладкой части, на которой установлена ведущая шестерня.
• Выработка шлицевой части вала.

В результате указанных повреждений возможно самопроизвольное выключение пониженных передач в работе. Устранить неисправность можно установкой нового вала. Купить качественный вал понижающего редуктора ЮМЗ недорого можно в интернет-магазине нашей компании.

Особенности конструкции вала редуктора пониженных передач ЮМЗ

Вал редуктора КП ЮМЗ бывает двух видов:

1. Под два 308 подшипника.
2. Под 308 и 406 подшипники.

При заказе вала понижающего редуктора КП ЮМЗ обязательно смотрите, какой вал стоял в редукторе вашего трактора, чтобы заказать у нас аналогичный.
