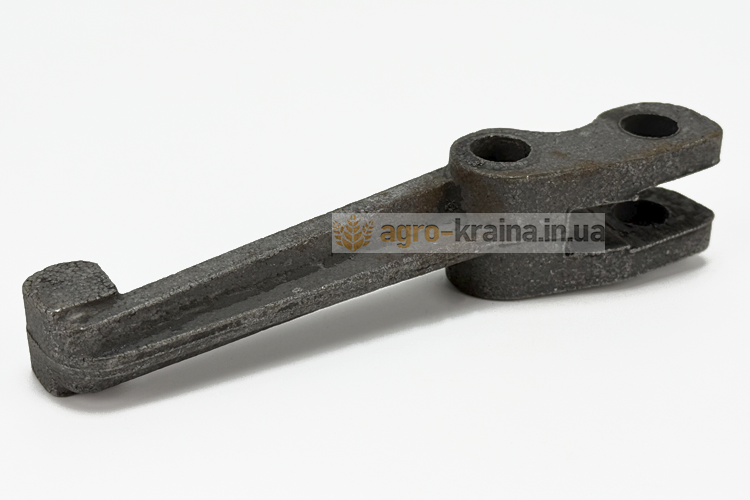

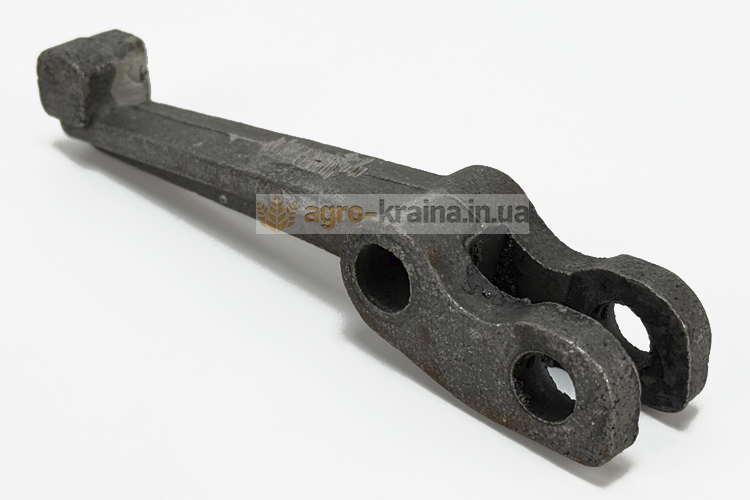

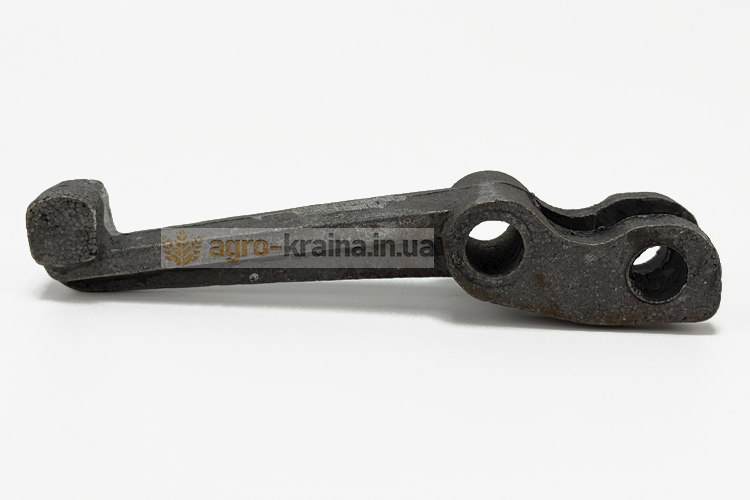

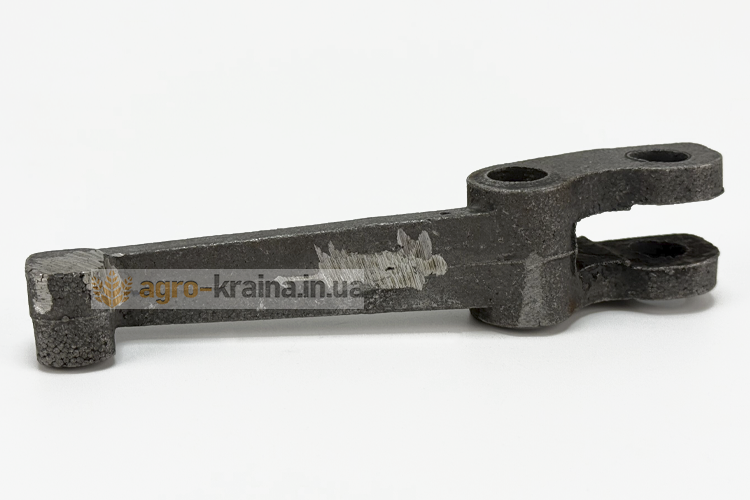

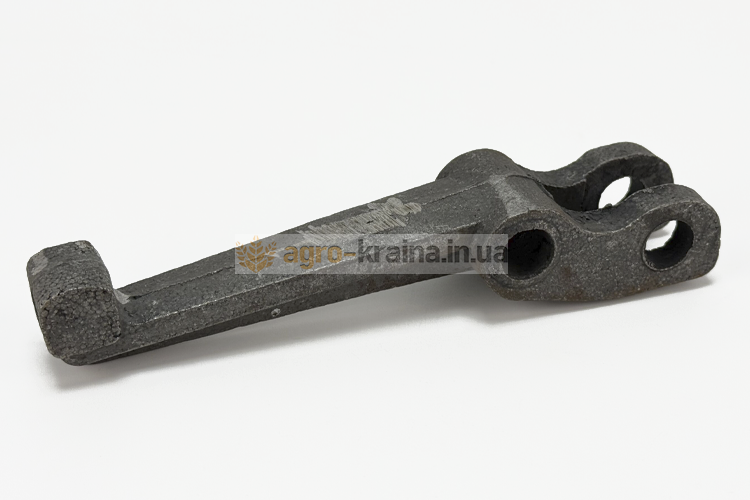

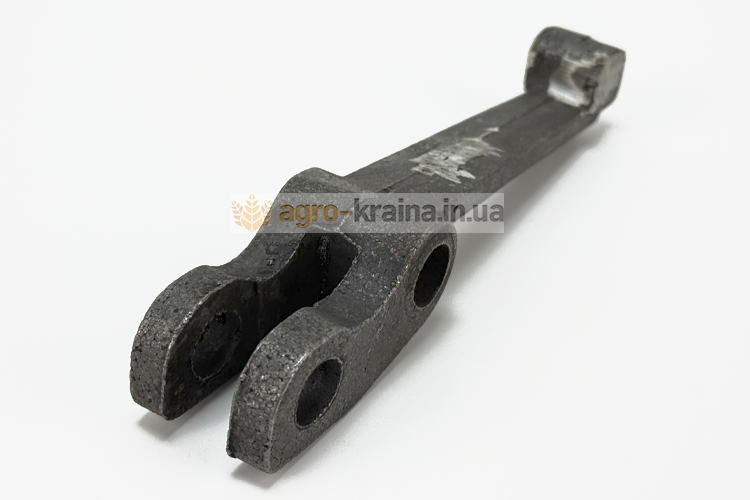

Рычаг отжимной ЮМЗ (лапка) 45-1604102-А

Назначение рычага отжимного ЮМЗ и принцип работы

Установленная на тракторе ЮМЗ двухдисковое сцепление передает вращение от двигателя двумя потоками: к КПП и на привод ВОМ. Муфта сцепления позволяет в любой момент нажатием на педаль прервать поток передачи вращения для остановки трактора или для переключения передачи. Прерывание передачи вращения происходи за счет освобождения от давления на ведомые диски нажимных дисков. Во включенном состоянии нажимные диски оказывают давление на ведомые диски за счет пружин, установленных на опорном диске и дополнительных пружин прижимающих ведомый диск ВОМ. В момент выключения сцепления выжимной подшипник отводки нажимает на установленные в опорном диске рычаги отжимные ЮМЗ (лапки). Последние шарнирно соединены противоположными концами с нажимным диском, поэтому тот оттягивается назад, освобождая ведомый диск главной муфты сцепления. После дальнейшего нажатия отводки на рычаги отжимные сцепления ЮМЗ происходит сжатие пружин, оказывающих давление на диск нажимной ВОМ, в результате чего диск ведомый ВОМ освобождается. Передача силового потока к КПП и ВОМ прекращается. Если не нужно включать ВОМ, то выключить передачу вращения только к трансмиссии можно не полным нажатием на педаль. На опорном диске располагаются три лапки корзины сцепления ЮМЗ. При установке сцепления на трактор важно правильно отрегулировать положение лапок. Их кулачки должны располагаться в одной плоскости, иначе сцепление будет «вести», а кулачки неравномерно изнашиваться. В последнее время появилась возможность установить на отжимные рычаги муфты сцепления ЮМЗ упорное кольцо, позволяющее исключить износ лапок.

Основные возможные дефекты лапок сцепления ЮМЗ

В момент выключения сцепления отжимной рычаг (лапка) корзины сцепления ЮМЗ, преодолевая усилия пружин, испытывает большую нагрузку. Кулачки рычагов при соприкосновении с выжимным подшипником подвергаются трению. Трению подвергаются также и отверстие оси рычага. При длительной эксплуатации трактора суммарное действие указанных факторов часто приводит к появлению следующих дефектов:

• Трещины и поломки рычагов.
• Износ кулачков.
• Износ отверстия оси рычага.

В случае обнаружения дефектов лапки нужно менять на новые. Заказать новые лапки (отжимные рычаги) сцепления ЮМЗ можно в нашей компании Агро-Краина.

Как заказать рычаги отжимные (лапки) сцепления ЮМЗ у нас?

Оформить заказ и купить лапки сцепления ЮМЗ можно следующими способами:

1. Позвонить нашим менеджерам и они примут ваш заказ.
2. Оставить в форме заказа на сайте ваши контактные данные, чтобы наш менеджер смог связаться с вами и обсудить подробности оплаты и доставки товара.
