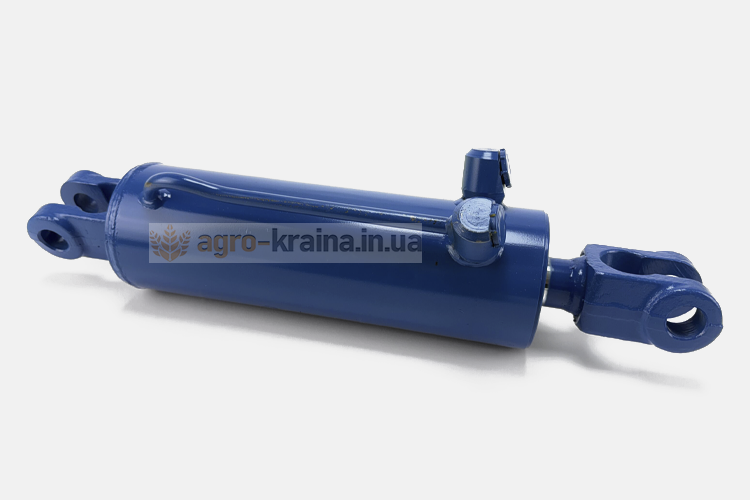

Гидроцилиндр навески МТЗ, ЮМЗ Ц100х200 (выходы вверх) (Винница, «ВЗТА»)

Особенности гидроцилиндра навески тракторов МТЗ, ЮМЗ

Задняя навесная система колёсных тракторов МТЗ и ЮМЗ использует гидравлический привод, что значительно упрощает и делает удобным использование различного навесного оборудования при выполнении сельскохозяйственных работ и транспортировке грузов. Гидравлический цилиндр, предназначенный для задней навески указанных марок тракторов, обеспечивает подъем и опускание как самой навески, так и подключенных к ней агрегатов, за счет движения штока. Монтаж гидроцилиндра осуществляется с помощью специального кронштейна, который крепит его непосредственно к раме трактора. Связь штока цилиндра с поворотным валом осуществляется посредством рычага со шлицами.

Подача масла под высоким давлением от шестеренчатого насоса к гидроцилиндру регулируется распределителем. Управляя этим механизмом, оператор направляет рабочую жидкость в нужные полости гидроцилиндра навески тракторов МТЗ и ЮМЗ, что вызывает выдвижение или втягивание штока и вращение поворотного вала. Продольные тяги, соединенные с валом вертикальными раскосами, обеспечивают одновременный подъем или опускание навесного оборудования.

В современных моделях тракторов МТЗ и ЮМЗ всё чаще применяются модернизированные гидроцилиндры задней навески. Ранее использовались модели со съемной верхней крышкой, к которой подсоединялись гидравлические рукава. Старая конструкция включала отдельную цилиндрическую часть, поршень и шток, крепившиеся к нижнему основанию. Однако сегодня доступно более современное решение – новый гидроцилиндр Ц-100 для навески ЮМЗ и МТЗ, который отличается от прежних моделей улучшенной конструкцией.

В чем отличие гидроцилиндров навески МТЗ, ЮМЗ нового образца от применяемых ранее?

Новые современные гидроцилиндры навески от старых штатных отличаются следующими конструкционными особенностями:

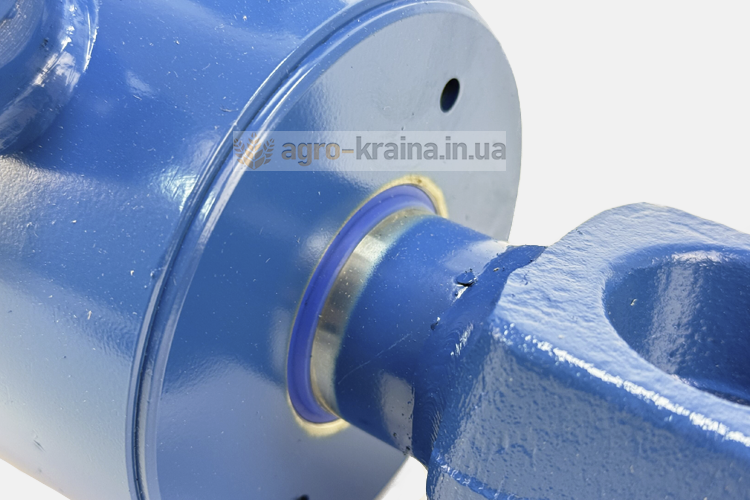

• Ключевым новшеством является отсутствие привычной верхней крышки со штуцерами; на ее месте – резьбовой элемент, вкручиваемый непосредственно в тело цилиндра. Для герметизации штока используются современные манжеты повышенной износостойкости.

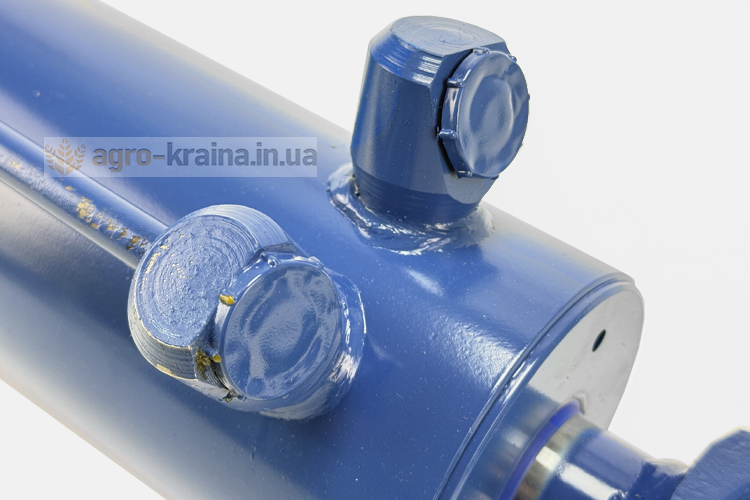

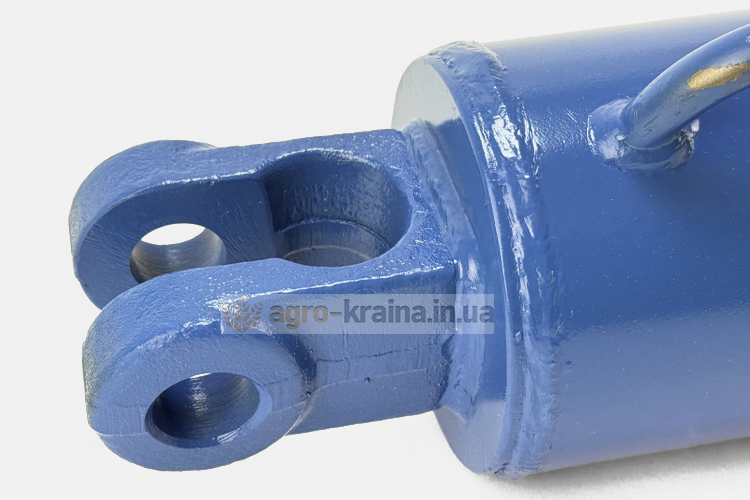

• В нижней части гидроцилиндр герметично закрыт при помощи приваренной заглушки, оснащенной стальной вилкой, обеспечивающей прочное крепление гидроцилиндра к кронштейну. Подсоединение рукавов высокого давления осуществляется через штуцеры, интегрированные в корпус посредством сварки.
• Для подвода рабочей жидкости в нижнюю камеру цилиндра предусмотрен приваренный соединительный трубопровод.

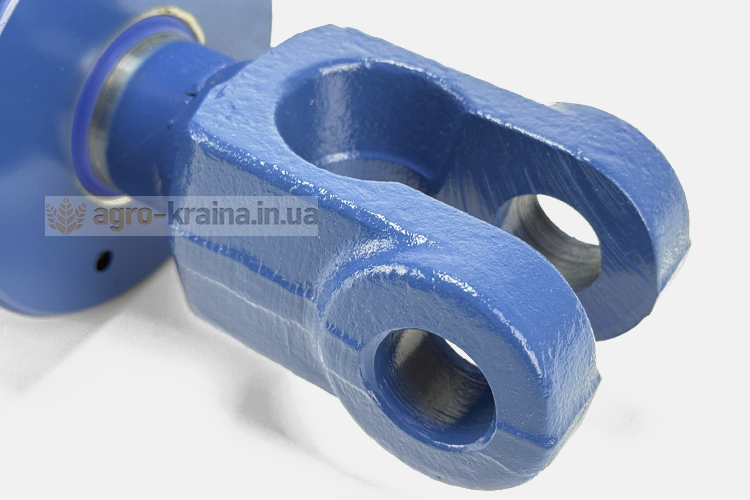

• Вилка штока обладает повышенной прочностью благодаря резьбовому соединению, усиленному дополнительной сваркой.

Следует отметить, что гидроцилиндр навески для тракторов МТЗ, ЮМЗ значительно легче предыдущей модели. Приобрести его по привлекательной цене можно в нашей компании АгроКраина.

Каковы достоинства усовершенствованного гидроцилиндра подвески?

1. Вес значительно уменьшен в сравнении с предыдущими модификациями.
2. В конструкции использованы новейшие уплотнения из материалов повышенной прочности и износостойкости.
3. Удобное расположение штуцеров, облегчающих подключение гидравлических рукавов.

Чтобы купить усовершенствованные гидроцилиндры навески для тракторов ЮМЗ и МТЗ, свяжитесь с нами по телефону или сделайте заказ на сайте.
