Гидроцилиндр задней навески МТЗ, ЮМЗ (Ц100х200-3)

Особенности применения гидроцилиндра для навески МТЗ и ЮМЗ

Гидравлический привод заднего навесного устройства на тракторах МТЗ или ЮМЗ позволяет создавать агрегаты с использованием навесных машин, которые удобные в работе, транспортировке. Подъем, опускание навески, а вместе с ней и навешенной машины, осуществляет гидроцилиндр для задней навески ЮМЗ и МТЗ. Он закреплен на остове трактора с помощью специального кронштейна, а его шток присоединен к рычагу, связанному с поворотным валом шлицевым соединением. В гидроцилиндр через распределитель подается масло под давлением от гидронасоса. С помощью распределителя тракторист может направлять масло в одну из полостей гидроцилиндра, в результате чего его шток будет выдвигаться или втягиваться, проворачивая поворотный вал. Связанные с поворотным валом через вертикальные раскосы продольные тяги при этом будут подниматься или опускаться вместе с присоединенной к ним навесной машиной. В тракторах МТЗ и ЮМЗ ранее для гидравлического привода задней навески использовались гидроцилиндры старого образца. Их особенностью является наличие съемной верхней крышки со штуцерами для присоединения гидравлических рукавов. Между верхней крышкой и нижним основанием установлен цилиндр, а внутри его передвигается поршень со штоком. В собранном состоянии верхняя крышка с нижним основанием соединяется шпильками. В настоящее время стали применять гидроцилиндр навески МТЗ и ЮМЗ нового образца Ц-100, конструкция которого отличается от гидроцилиндров старого образца.

В чем отличие гидроцилиндра навески ЮМЗ и МТЗ нового образца от старого

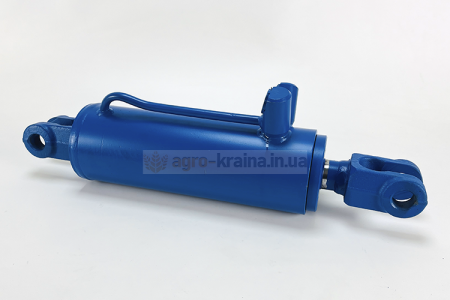

Гидроцилиндр нового образца для ЮМЗ и МТЗ Ц-100 имеет следующие отличия:

1. Отсутствие верхней съемной крышки со штуцерами, которая крепилась шпильками. На новом цилиндре вместо нее используется резьбовая пробка. Она завинчивается непосредственно в цилиндр, а отверстие под шток уплотняется манжетой.
2. Нижний конец гидроцилиндра закрыт приваренной заглушкой, к которой приварена вилка крепления.
3. Присоединительные штуцеры гидравлических рукавов вварены непосредственно в корпус. К штуцеру для подвода масла в нижнюю полость цилиндра приварена трубка, а обратный ее конец приварен к нижней части цилиндра.
4. Вилка штока для прочности соединения навинчивается на резьбе и может быть дополнительно приварена.

Гидроцилиндр задней навески ЮМЗ, МТЗ новой конструкции отличается меньшим весом по сравнении со старым и в нем применяются уплотнительные элементы, изготовленные из современных износостойких материалов. Купить гидроцилиндр для задней навески тракторов ЮМЗ и МТЗ можно в нашей компании.

Какие гидроцилиндры навески для МТЗ, ЮМЗ есть у нас:

На нашем складе в настоящее время есть в наличии гидроцилиндры следующих производителей:

• Польша (старого образца).
• Украина Гидросила (старого образца).
• Украина Винница (нового образца).

Чтобы заказать гидроцилиндр для навески ЮМЗ и МТЗ нового или старого образца, звоните нам или оформляйте заказ через интернет-магазин.
