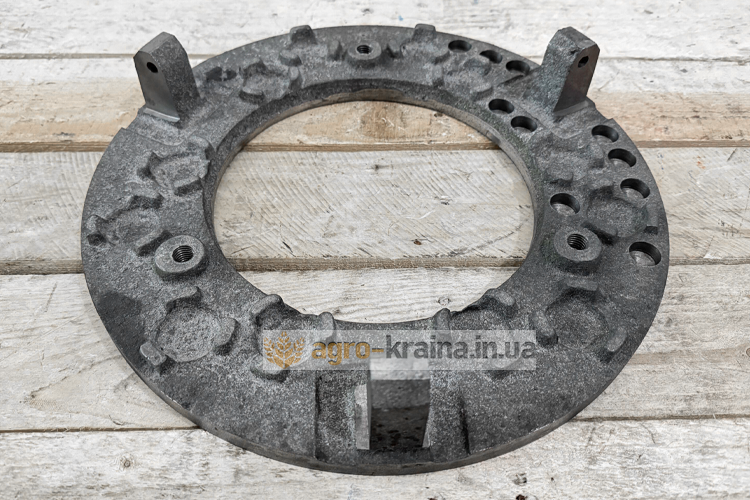

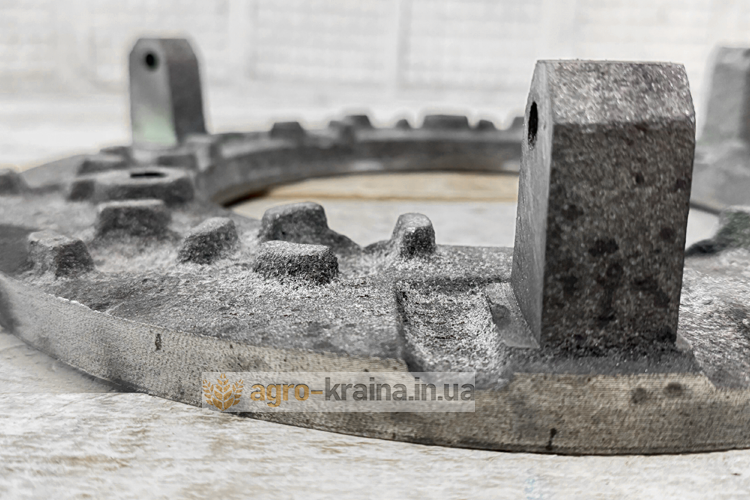

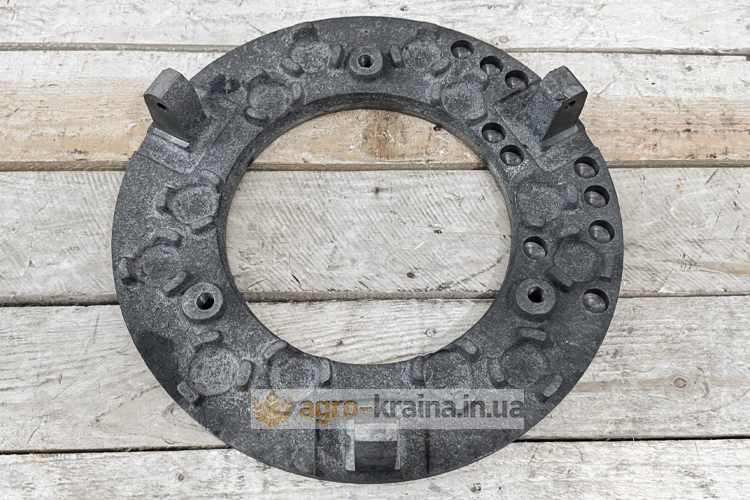

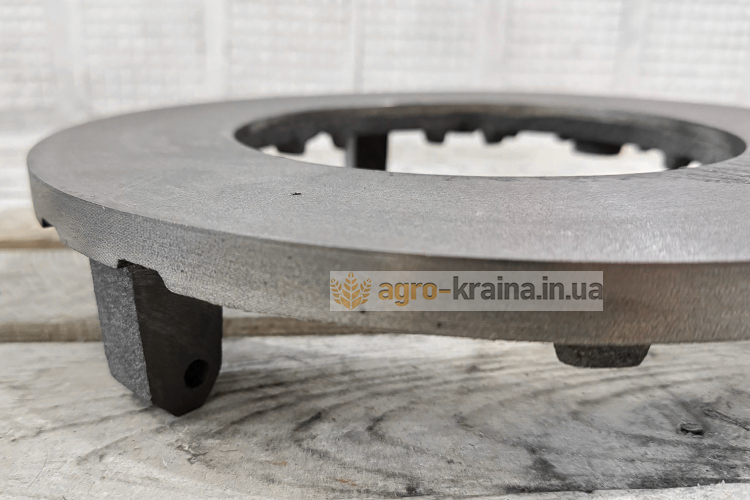

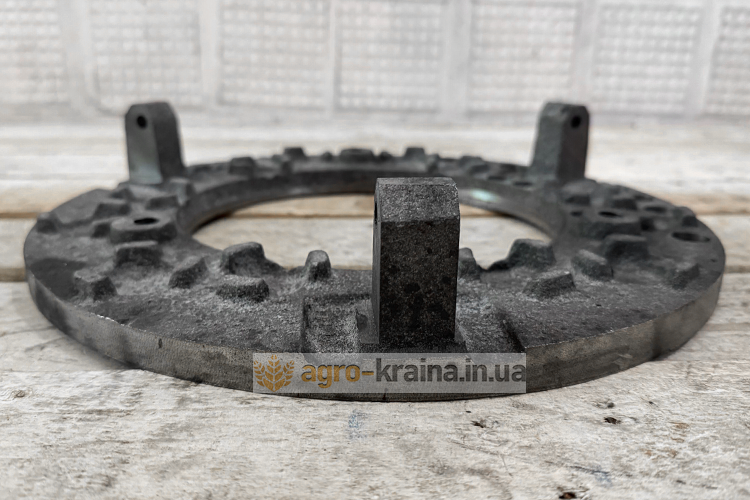

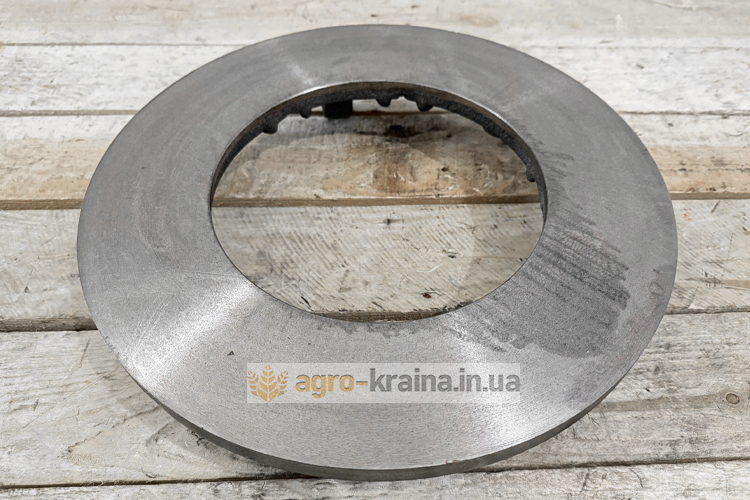

Диск сцепления нажимной МТЗ (старого образца) 70-1601093

Принцип работы и конструкция нажимного диска сцепления МТЗ

На тракторах МТЗ применяется однодисковая муфта сцепления, что в некоторой степени является преимуществом в связи с простой и в то же время надежной конструкцией. Конструкция муфты сцепления МТЗ позволяет осуществлять передачу вращательного движения от двигателя одновременно к коробке передач и на привод ВОМ. Муфта сцепления состоит из корзины и ведомого диска. Корзина неподвижно закрепляется на маховике двигателя болтами. Ведомый диск расположен между плоскостью и плоскостью нажимного диска корзины.  Он установлен своими внутренними шлицами на шлицевом участке силового вала. Во включенном состоянии сцепления нажимной диск корзины МТЗ под действием пружин корзины прижимает ведомый диск к маховику. В таком положении силовой поток от двигателя передается на трансмиссию. Чтобы разорвать силовой поток, необходимо освободить ведомый диск от усилия, которое оказывает на него под действием пружин корзины диск нажимной муфты сцепления МТЗ. Это происходит при выключении сцепления, когда усилие от педали через тяги передается на отводку, которая надавливает на отжимные рычаги, тем самым оттягивая нажимной диск от ведомого диска. Установленный на силовом валу ведомый диск освобождается от нагрузки и прекращает передавать вращение к трансмиссии. Нажимной диск муфты сцепления МТЗ представляет собой чугунную плоскую деталь круглой формы с обработанной плоскостью с одной стороны. С обратной стороны выполнены приливы для пружин и осей отжимных рычагов.

Возможные дефекты диска нажимного главного сцепления МТЗ

Иногда во время разборки муфты сцепления МТЗ приходится наблюдать следующие повреждения нажимного диска:

• Выработка рабочей поверхности диска нажимного муфты сцепления МТЗ.
• Трещины рабочей поверхности.
• Коробление диска.
• Износ отверстий под оси нажимных рычагов.

Наличие таких дефектов свидетельствует о непригодности детали к дальнейшей работе. Диск необходимо заменить. Заказать новый нажимной диск корзины МТЗ недорого можно в интернет-магазине нашей компании.

Какие варианты нажимного диска вы сможете купить у нас?

Мы можем предложить вам выбрать диск нажимной корзины МТЗ от следующих производителей:

1. Беларусь (оригинал)
2. Украина (аналог).

По понятным причинам стоимость белорусского диска выше. Вы можете выбрать свой вариант исходя из собственных предпочтений. Если вы хотите купить у нас диск нажимной в корзину сцепления МТЗ, звоните нашим менеджерам или оставляйте заполненную форму заказа на сайте.
