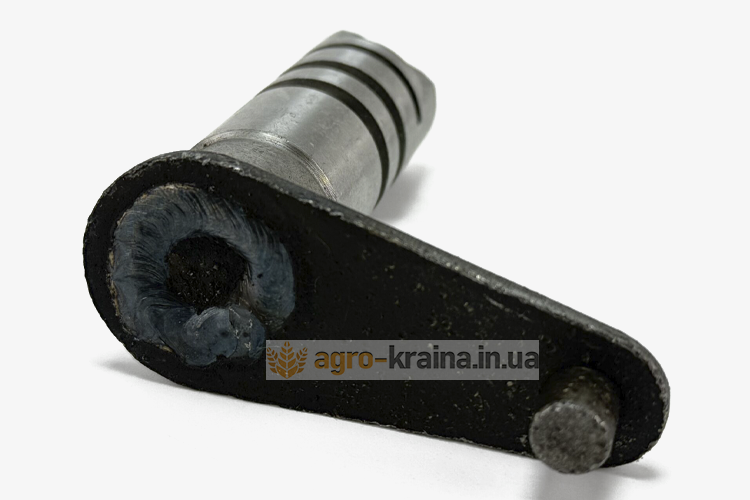

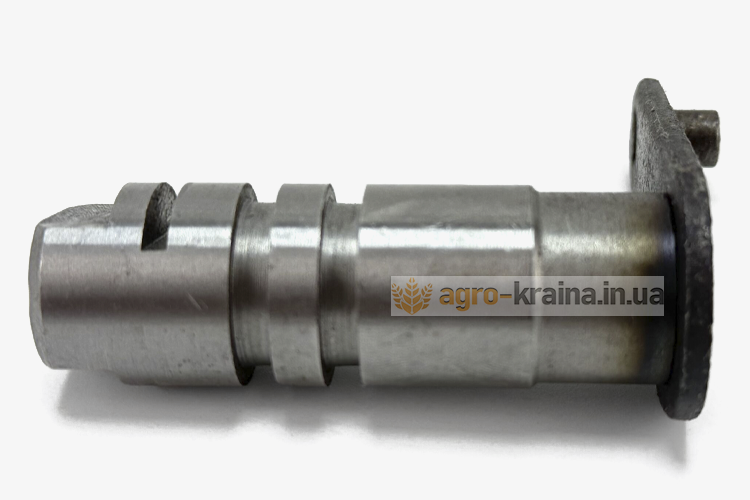

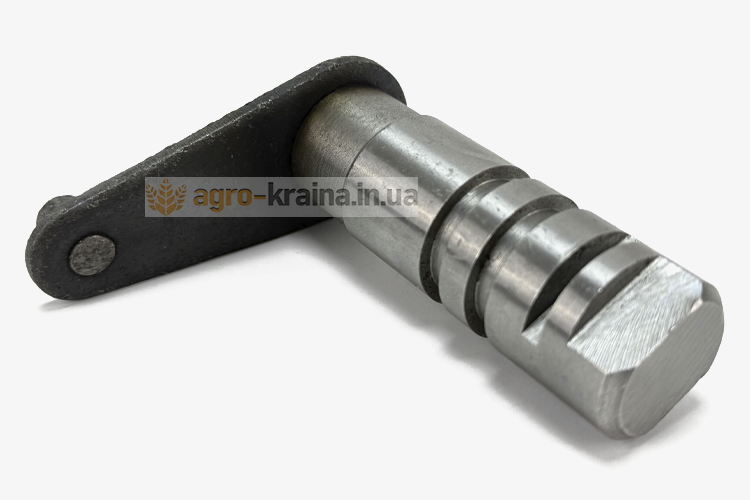

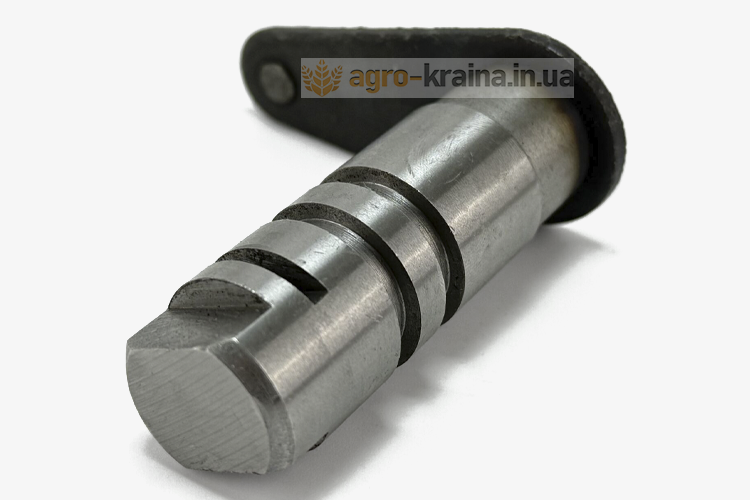

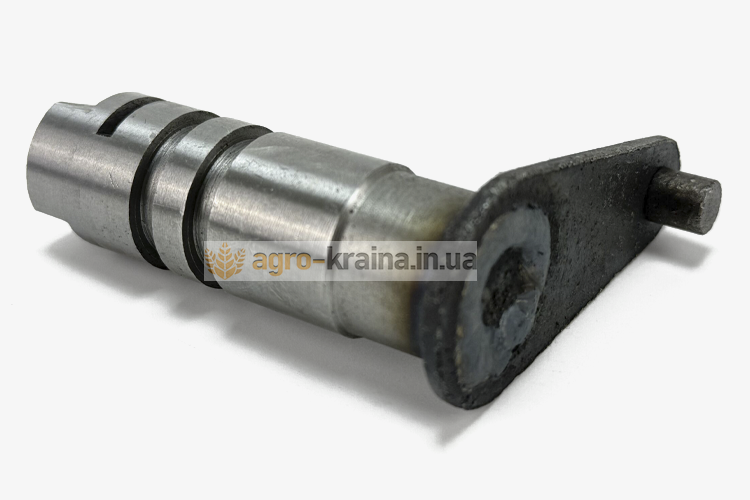

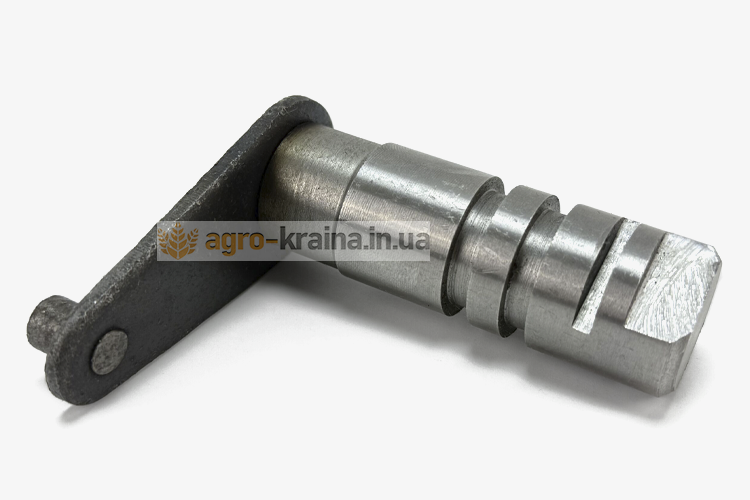

Валик перемикання ступенів редуктора ВВП МТЗ 70-1601140

Призначення та принцип роботи валика перемикання оборотів ВВП

Немаловажною перевагою тракторів МТЗ є можливість використання валу відбору потужності на двох швидкостях. Конструкція приводу ВВП дозволяє отримати 540 та 1000 об/хв. Більшість машин сільськогосподарського призначення працюють із приводом від ВВП на швидкості 540об/хв. Але є сучасні машини, яким для високопродуктивної роботи такої швидкості недостатньо. У такому разі ВВП перемикається на швидкість 100об/хв. Для вибору швидкості обертання служить валик перемикання ступенів редуктора ВВП МТЗ, встановлений у днищі корпусу зчеплення. У тракторах МТЗ вал відбору потужності приводиться від втулки шліцьової опорного диска корзини зчеплення. В неї своїми шліцам входить вал, виготовлений заодно з двохвенцовою шестернею на кінці. Він обертається на двох кулькових підшипниках. З двохвенцовою шестернею зачіплюються постійно ведені шестерні, що здійснюють передачу обертання на вал ВВП. Одна з них призначена для передачі обертання на швидкості 540об/хв, а друга на швидкості 1000об/хв. Проте шестірні самі неспроможні передавати обертання, оскільки вони незалежно від валу обертаються на підшипниках. Для того щоб одна з них почала передавати обертання, необхідно, щоб зубчаста пересувна муфта включення з'єдналася своїми зубами з однією з них. По валу муфту пересуває валик перемикання швидкості обертання ВВП МТЗ. На його кінці, що знаходиться всередині корпусу зчеплення, встановлено планку зі штифтом. Штифт входить у кільцеву проточку муфти перемикання оборотів. При повертанні валика ключем планка зі штифтом пересуває муфту по шліцах валу до поєднання її зубів з однією з ведених шестерень приводу ВВП. Тільки тоді обертання починає передаватися на вал приводу ВВП.

Можливі поломки валика перемикання оборотів ВВП МТЗ

При передачі крутного моменту на вал приводу ВВП валик перемикання швидкості обертання ВВП МТЗ відчуває на собі впливи, що призводять до поступового зносу або навіть поломки. Найбільш характерними несправностями є такі:

• Вироблення штифта увімкнення.
• Відламування штифта.
• Відламування планки від валика.

За наявності вказаних пошкоджень ВВП не зможе повноцінно працювати. Вирішенням проблеми є заміна валика. Замовити новий валик перемикання обертів валу відбору потужності МТЗ можна на цій сторінці нашого інтернет-магазину.

Які валики є на нашому складі?

У нас на складі є валики наступних виробників:

1. Прибалтика.
2. Білорусь.

Щоб оформити замовлення та купити валик перемикання швидкості ВВП МТЗ, телефонуйте нам або залишайте на сайті заповнену форму замовлення, щоб ми змогли зв'язатися з вами.
