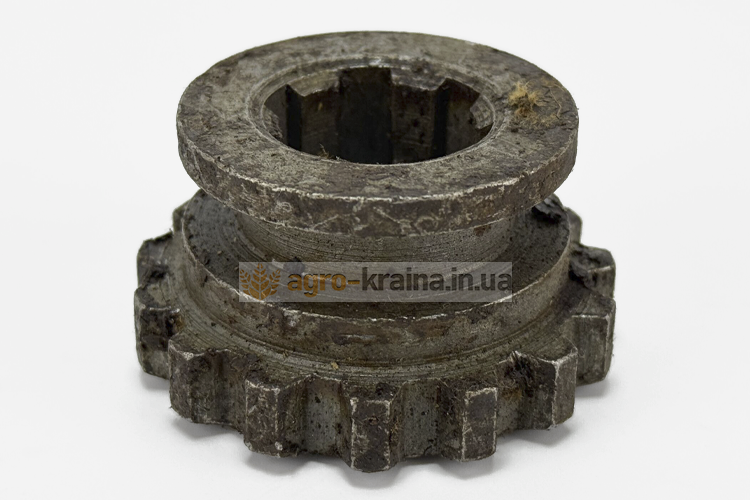

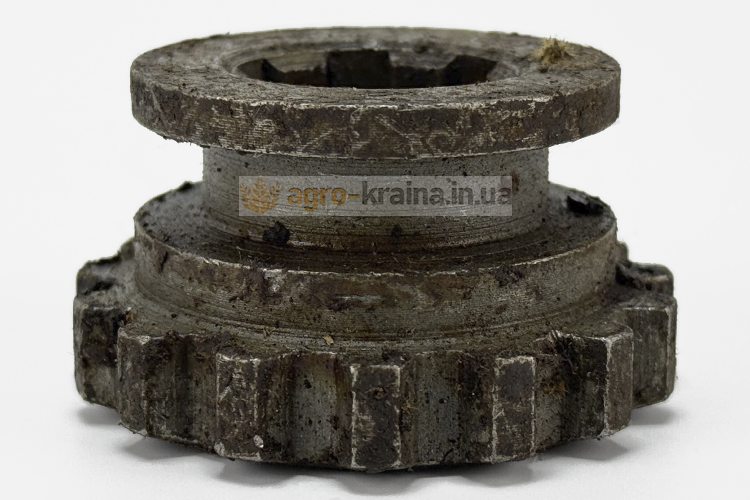

Муфта з'єднувальна приводу НШ-32 ЮМЗ 36-1022042

Призначення та конструктивні особливості муфти сполучної приводу гідронасосу НШ-32 ЮМЗ

Гідравлічна система застосовується в тракторі ЮМЗ для приведення в дію механізму заднього навісного пристрою, а також приводу виконавчих гідроциліндрів і гідромоторів, встановлених на обладнанні, що працює з трактором в агрегаті. Гідравлічна система включає наступні вузли та агрегати:

• Бак для гідравлічного масла з фільтром.
• Шестеренний насос НШ-32.
• Розподільник.
• Гідроциліндр навіски.
• Маслопроводи.

У гідросистемі ЮМЗ передбачено дві пари виводів для приєднання виконавчих гідравлічних органів. Насос НШ-32 забезпечує забір масла з масляного бака та подачу його під тиском до розподільника, а потім до гідроциліндрів. Він складається з алюмінієвого корпусу, у внутрішніх розточках якого розташовані шестірні, що зачеплюються між собою. При їх обертанні створюється потік масла, яка вичавлюється через вихідний отвір. До нього за допомогою фланця приєднується нагнітальний маслопровід. До вхідного отвору приєднується маслопровід з масляного бака. Привід насоса НШ-32 здійснюється від шестерні, що зачіпається з проміжною шестернею ГРМ за допомогою муфти сполучної НШ-32 ЮМЗ. Муфта своїми внутрішніми шліцами має можливість переміщатися приводним валом насоса за допомогою вилки, яка своїми ріжками входить в кільцеву проточку муфти. На кінці муфти виконаний зубчастий вінець, яким вона входить у зачеплення із приводною шестернею. Увімкнення насоса виконується рукояткою, з'єднаною з вилкою. Вмикати насос можна при непрацюючому двигуні або при мінімальній кількості оборотів, тому що в іншому випадку можна пошкодити муфту включення НШ-32 ЮМЗ.

Характерні ушкодження муфти включення гідронасосу ЮМЗ

Зношування муфти включення гідронасоса НШ-312 ЮМЗ походить від навантаження, що виникає в результаті подолання опору, яке надає насос. Також причиною зношування часто є неакуратне включення насоса при працюючому двигуні. Характерними ушкодженнями муфти є такі:

1. Зношування зубчастого вінця.
2. Вироблення шліців.
3. Вироблення проточки під вилку.

Купити нову муфту сполучну гідронасосу Нш-32 ЮМЗ можна недорого в нашій компанії.

Перевага нашої сполучної муфти НШ-32 ЮМЗ

1. Виготовлена із якісної сталі 40Х.
2. Виконане якісне загартування.
3. Вигідна вартість.

Замовити муфту сполучну гідронасосу НШ-32 ЮМЗ можна через інтернет-магазин або в робочі дні по телефону.
