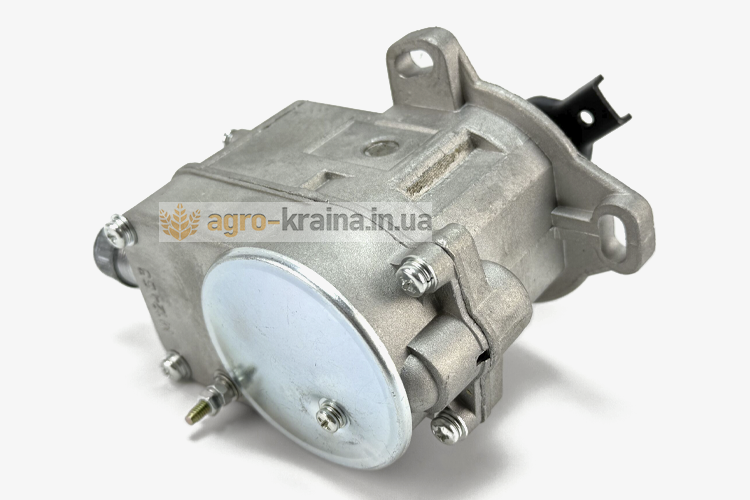

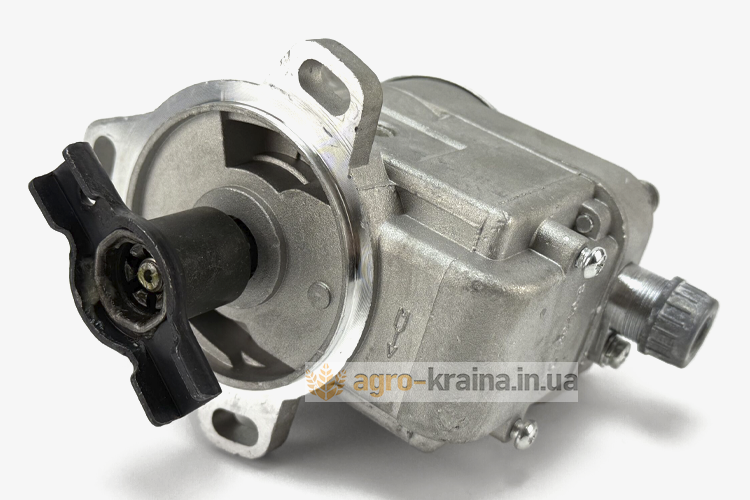

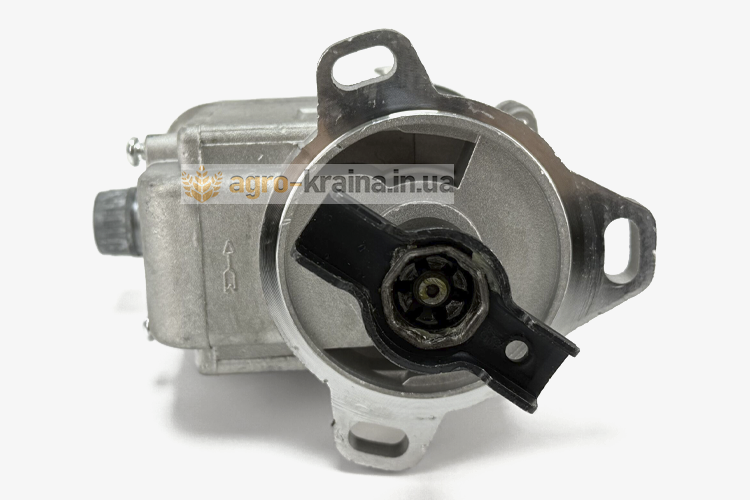

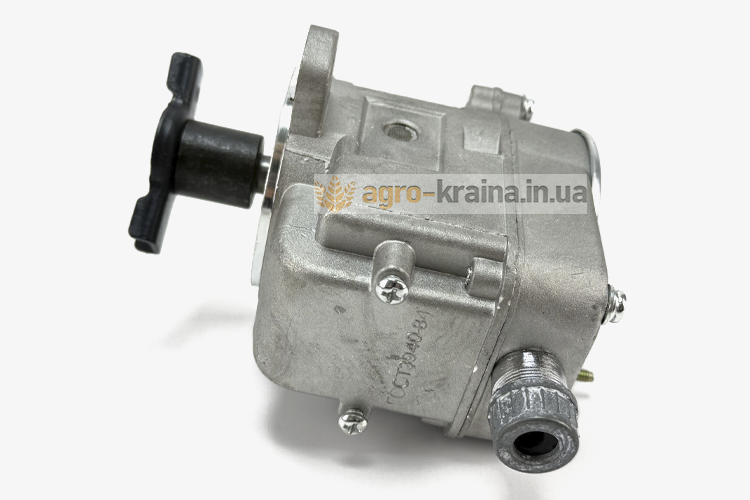

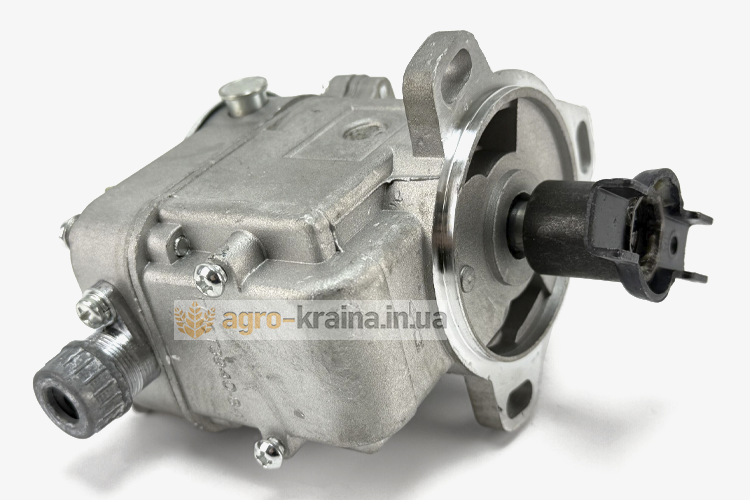

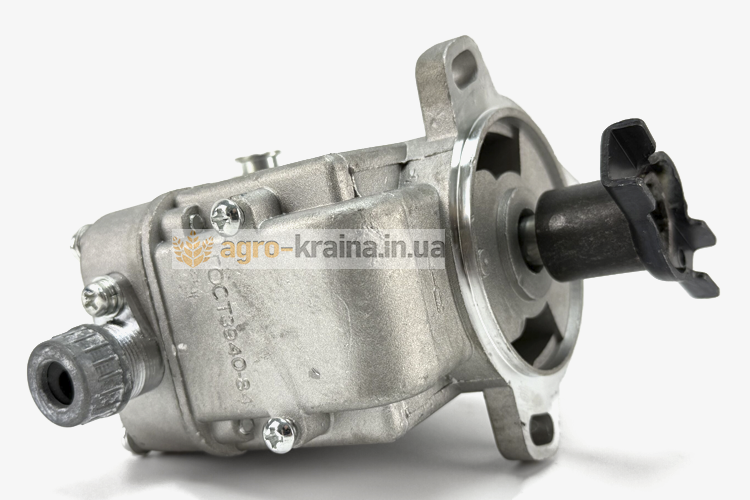

Магнето ПД-10 М-124-Б3

Магнето для пускового двигуна ПД-10 (модель М124-Б1) функціонує як самостійне джерело електричної енергії та частина системи запалення. Воно трансформує механічну енергію обертання ротора у високовольтний електричний імпульс, створюючи іскру на свічці для запалювання робочої суміші в одноциліндровому моторі.

Ключові аспекти роботи магнето ПД-10

• Створення іскри. Виробляє високу напругу, необхідну для іскроутворення на свічці пускового двигуна.
• Автономність. Не вимагає зовнішнього акумулятора для створення іскри. Принцип електромагнітної індукції полегшує конструкцію системи запалення.
• Тип. Одноіскрове, контактне, з правим напрямком обертання.
• Кут випередження запалення. Фіксований, складає 27 градусів.

Конструкція магнето включає корпус, ротор (магніт), трансформатор (котушку), переривник та конденсатор. Воно активно працює лише при обертанні, подаючи напругу на свічку через високовольтний провід. Придбати нове магнето для пускачів МТЗ, ЮМЗ можна за доступною ціною компанії "АгроКраїна".

Принцип дії пускового двигуна магнето

Магнето ПД-10 є автономним генератором, який без використання акумулятора створює високу напругу, необхідну для іскри. Магніт, що обертається, генерує змінний магнітний потік, що наводить струм в обмотках. А переривник, розмикаючи первинний ланцюг, викликає різкий стрибок напруги у вторинній обмотці, що спрямовується до свічки.

Основні етапи:

• Обертання ротора магнето, оснащеного постійними магнітами, синхронізовано з колінчастим валом пускового двигуна.
• Магнітне поле ротора пронизує осердя котушки (статор), наводячи в первинній обмотці змінний струм низької напруги.
• При максимальній силі струму в первинному ланцюзі переривник, керований кулачком, розмикає контакти.
• Зникнення магнітного поля та струму у первинній обмотці, у вторинній індукує високовольтний імпульс (до кількох тисяч вольт).
• Цей імпульс формуючи іскру на свічці запалювання, що ініціює запалення паливної суміші.

Основні компоненти магнето:

1. Ротор (магніт). Відповідає за генерацію магнітного поля під час обертання.
2. Статор (котушка). Виконує функцію трансформатора з первинною та вторинною обмотками.
3. Переривач (контакти). Забезпечує своєчасне розмикання ланцюга.
4. Конденсатор. Знижує знос контактів та прискорює спад струму.

Надійність та автономність магнето роблять його кращим вибором для пускових двигунів, оскільки воно не потребує зовнішнього живлення. Купити нове магнето можна в інтернет-магазині "АгроКраїна".

Типові несправності магнето

Збої в роботі магнето можуть призвести до відсутності іскри, утрудненого запуску двигуна ПД-10 та його нестабільної роботи.
Основні види несправностей:

1. Переривач (контакти). Окислення, підгоряння, забруднення контактів, неправильний зазор.
2. Конденсатор. Пробій (КЗ) або обрив, що веде до втрати іскри.
3. Котушка запалювання. Обрив або міжвиткове замикання (часто через перегрівання).
4. Механічні ушкодження. Зношування деталей, ослаблення магнітів.
5. Провід та ізоляція. Ушкодження високовольтних дротів, дефекти ізоляції, ненадійне з'єднання кнопки "Стоп".

Часто проблему вдається вирішити ремонтом. Однак при значному зносі єдиним рішенням є заміна магнето ПД-10, яке можна придбати на цій сторінці магазину.
