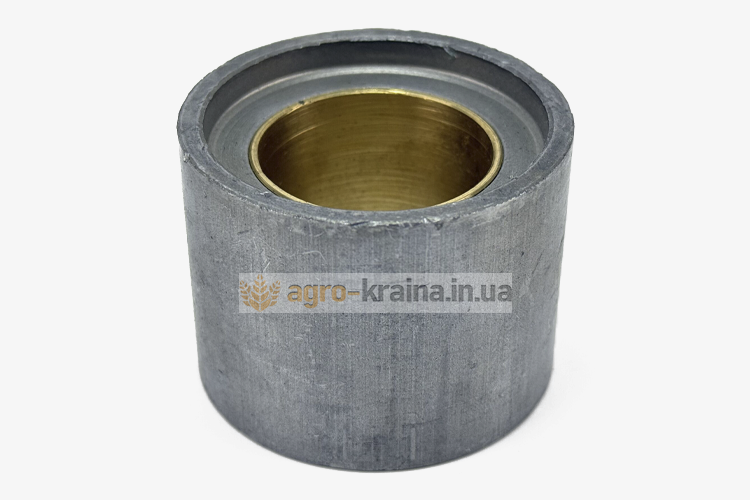

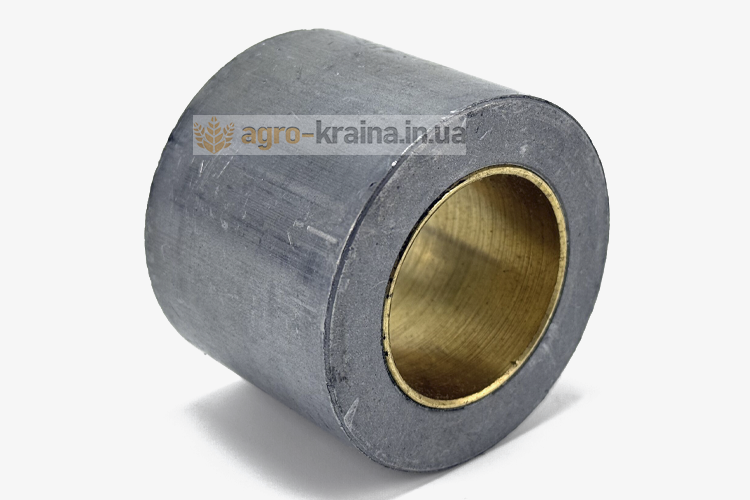

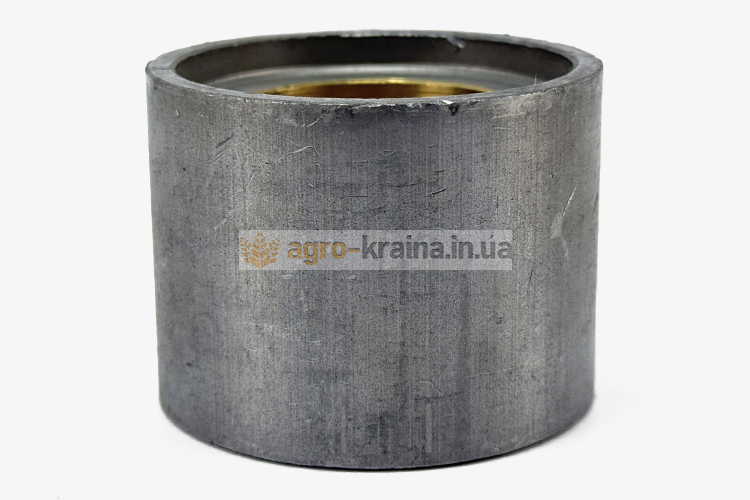

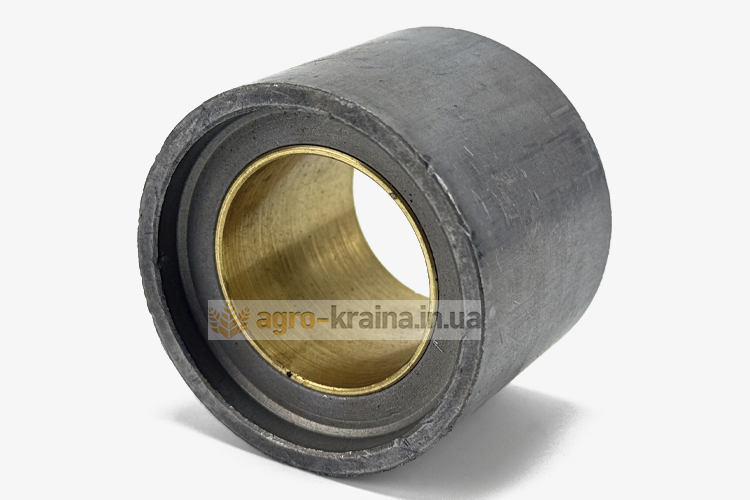

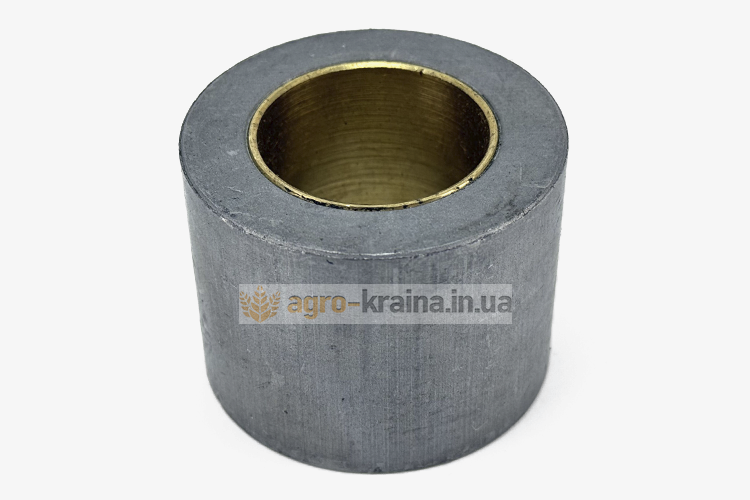

Гніздо вала проміжного КПП МТЗ (шестерні) 50-1701191

Призначення гнізда валу проміжного

На проміжному валу КП МТЗ розміщуються шестерні передач. Вони з'єднуються з валом шліцьовим з'єднанням та встановлені нерухомо. Обертання до них передається від ведучих шестерень, розташованих на первинному валу. Від проміжного валу крутний момент йде на вторинний вал, на кінці якого розміщена мала шестерня головної передачі. Силовий потік може йти двома напрямками, які відповідають двом ступеням редуктора діапазонів. Перемикання ступенів здійснюється переміщенням по валу ведучої шестерні 1-го ступеня редуктора, що має два зубчасті вінці. Вона може зачіплюватися з веденою шестернею 1-го ступеня редуктора, виготовленої заодно з вторинним валом, в результаті чого буде включений знижений діапазон передач, або ж з провідної шестерні 2-го ступеня, яка потім передає обертання на ведучу шестерню 2-го ступеня, розташованої на вторинному валу. У цьому випадку буде увімкнено підвищений діапазон передач. Для валу проміжного спереду є опорою підшипник, а ззаду - бронзова втулка, запресована у внутрішній отвір шестерні ведучої 2-го ступеня редуктора діапазонів, яка також спирається на пару підшипників. У шестерні 2-го ступеня зі зворотного боку розташовано також гніздо валу проміжного КП МТЗ, яке виконує функцію задньої опори внутрішнього валу. Гніздо є складальною одиницею, що складається з двох деталей: сталевої зовнішньої втулки і внутрішньої бронзової. Зовнішньою поверхнею воно запресовується в шестірню, а бронзова втулка служить підшипником ковзання внутрішнього валу. Гніздо з бронзовою втулкою КП МТЗ фіксується у шестірні за допомогою штифта.

Можливі дефекти гнізда валу проміжного КП МТЗ

Вал внутрішній КП МТЗ під час роботи двигуна постійно обертається, тому гніздо шестерні 2-го ступеня редуктора КП МТЗ піддається поступовому зносу. Крім того, можуть виникнути непередбачені ситуації, внаслідок яких гніздо може пошкодитися. Характерними його дефектами є такі:

• Вироблення бронзової втулки.
• Ушкодження гнізда внаслідок виходу з ладу підшипників шестерні.
• Обламування штифта та прокручування втулки.

Щоб не купувати шестірню у зборі, можна купити нове гніздо валу проміжного КП МТЗ та встановити його замість зношеного.

Наші варіанти гнізда шестерні КП МТЗ

У нашій компанії ви можете обрати один із двох варіантів гнізда з бронзовою втулкою шестерні 2-го ступеня редуктора КП МТЗ:

1. Виробництва Білорусь (оригінал).
2. Виробництва Прибалтика.

Вибирайте та дзвоніть нам, щоб зробити замовлення. Більше інформації щодо якості кожного варіанта вам зможуть надати наші менеджери.
