Привод насоса НШ-10 МТЗ Д-240 240-1022030

Назначение и конструктивные особенности привода гидронасоса НШ-10 МТЗ

Для уменьшения усилия на рулевом колесе трактора МТЗ во время работы предусмотрен гидравлический усилитель руля. Установлен он спереди трактора и связан с рулевыми тягами. Исполнительным органом гидроусилителя является цилиндр с поршней, в полости которого подается масло под давлением, направляемое золотником. Подачу масла выполняет шестеренчатый насос НШ-10, расположенный с правой стороны двигателя. Масло к гидроусилителю подается по трубопроводам, присоединенным к фланцам насоса. Привод насоса НШ-10 МТЗ Д-240 осуществляется от шестерни, находящейся под крышкой распределительных шестерен, которая в свою очередь приводится во вращение от шестерни коленчатого вала через промежуточную шестерню. Конструкция привода гидронасоса НШ-10 Д-240 объединена в одном компактном узле. Он представляет собой плоский кронштейн с валом внутри. Внутри вала выполнены шлицы идентичные шлицам на валу шестеренчатого насоса НШ-10. Вал в корпусе кронштейна вращается на подшипниках. С одной стороны привод насоса гидроусилителя НШ-10 имеет отверстия для его крепления к двигателю, а с другой стороны – отверстия для крепления к нему гидронасоса. На конце вала со стороны двигателя посажена косозубая ведомая шестерня, которая своими зубьями находится в контакте с шестерней, которая является для нее ведущей.

Возможные неисправности привода гидронасоса рулевого управления НШ-10 МТЗ

В процессе длительной эксплуатации двигателя Д-240 привод насоса НШ-10 гидроусилителя МТЗ может иметь следующие характерные неисправности:

• Трещины корпуса;
• Износ шеек вала под подшипники;
• Износ шлицев вала под гидронасос;
• Выработка подшипников;
• Поломка зубьев шестерни;
• Износ поверхностей зубьев.

Если на вашем тракторе вышел из строя привод гидронасоса НШ-10 рулевого управления МТЗ, то вы можете заказать данный узел в нашей компании.

Какой привод насоса НШ-10 Д-240 предлагаем мы?

Мы всегда стараемся предлагать своим клиентам оригинальные запчасти, так как они являются наиболее качественными и служат столько же, как и установленные заводом изготовителем штатные детали. Поэтому у нас вы сможете купить недорого привод гидронасоса НШ-10, изготовленный заводом МТЗ, Беларусь. Чтобы заказать и купить привод насоса гидроусилителя руля МТЗ НШ-10, позвоните нашим специалистам по любому номеру из указанный на сайте или оформляйте заказ, нажав кнопку «В корзину».

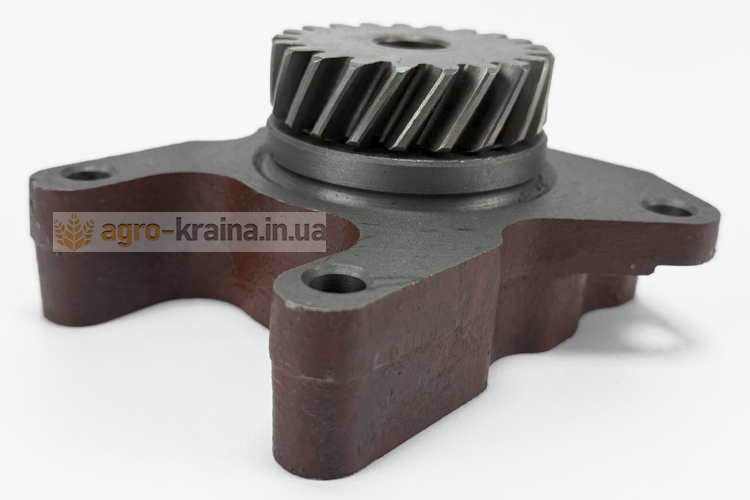

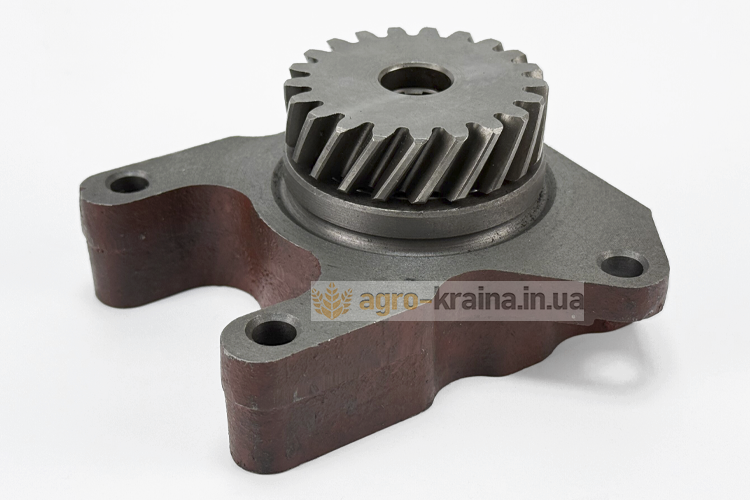

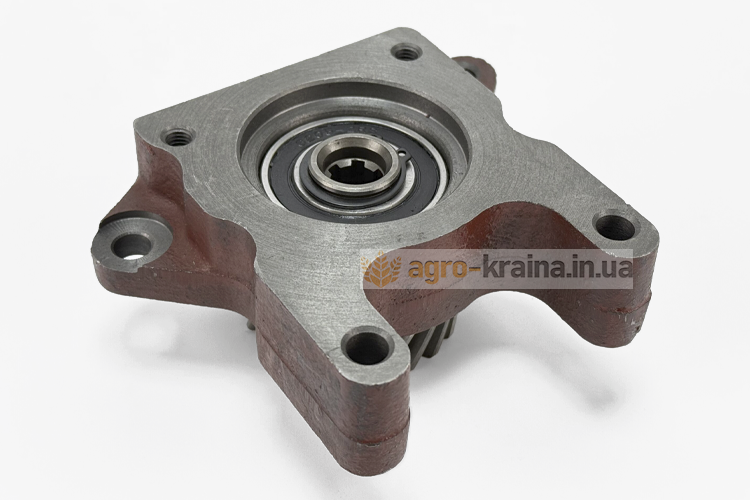

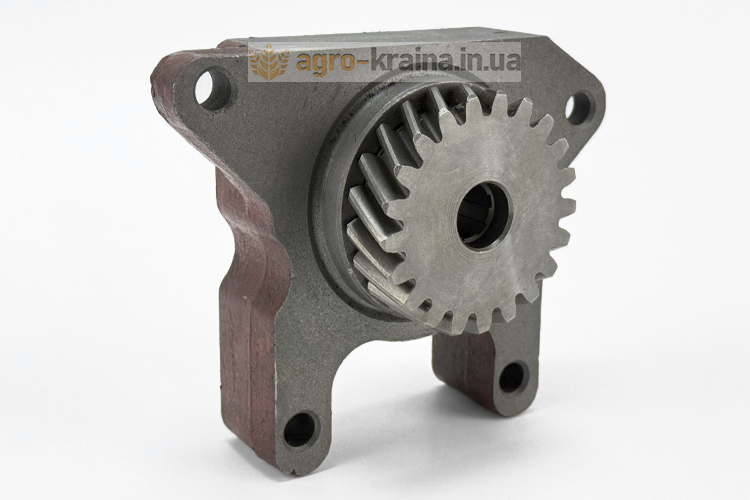

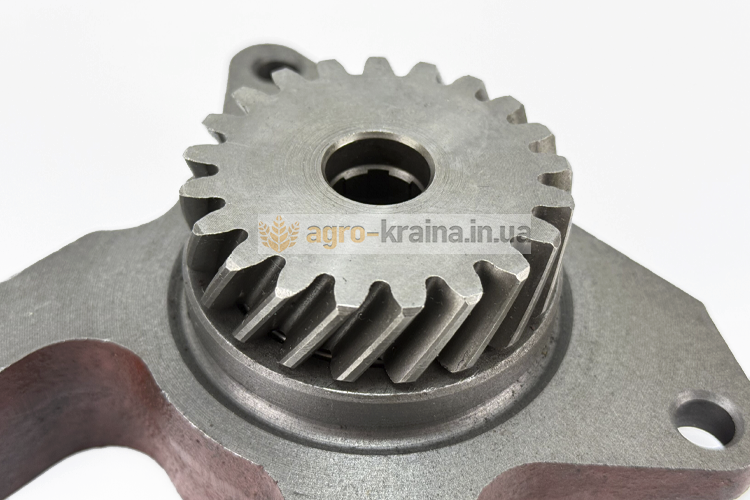

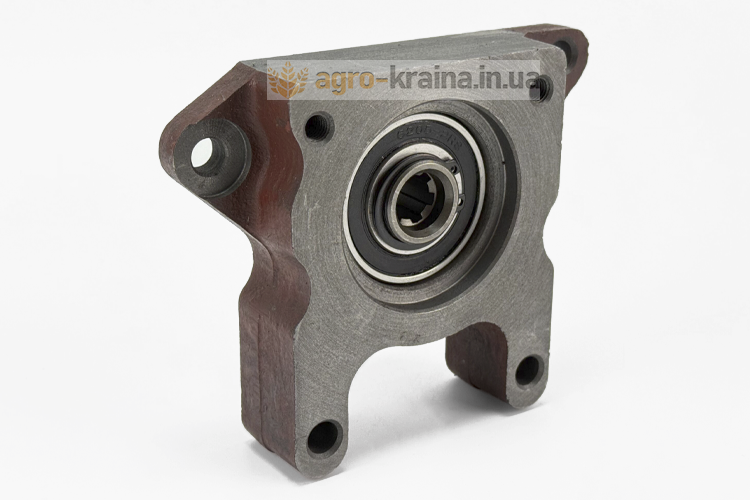

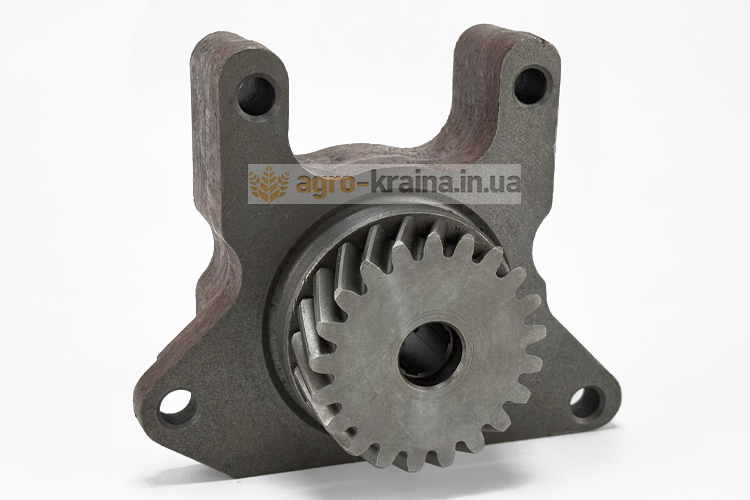

Фото оригинального привода НШ-10 производства Беларусь:
