Кронштейн включения ВОМ ЮМЗ (в сборе) 36-4202065 СБ

Назначение и конструкция кронштейна включения ВОМ ЮМЗ

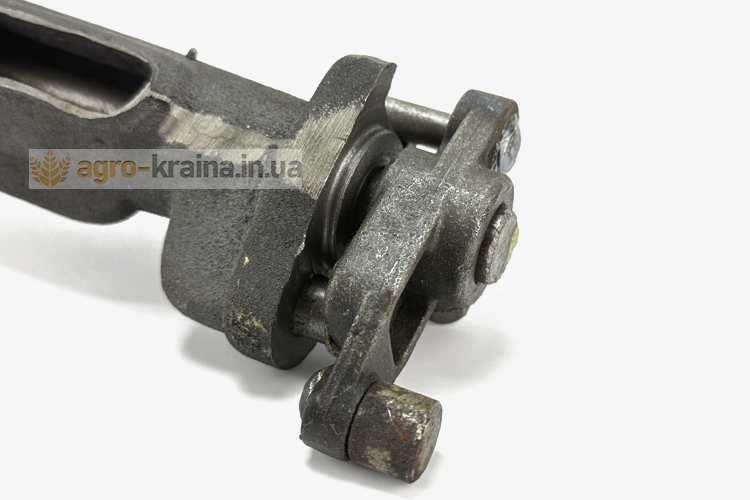

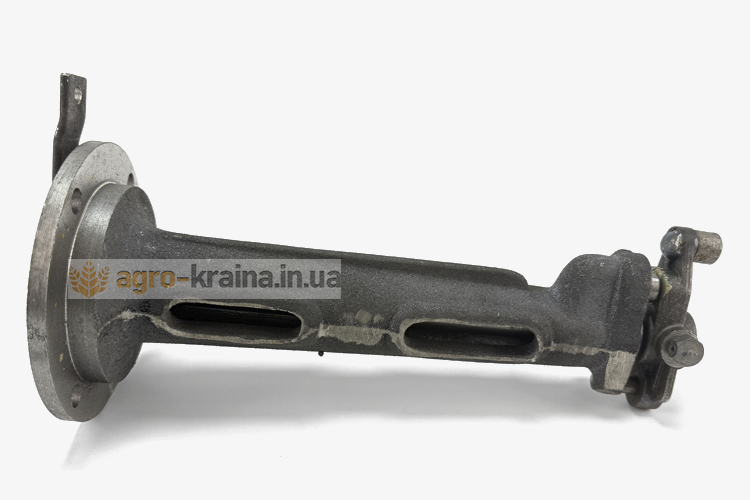

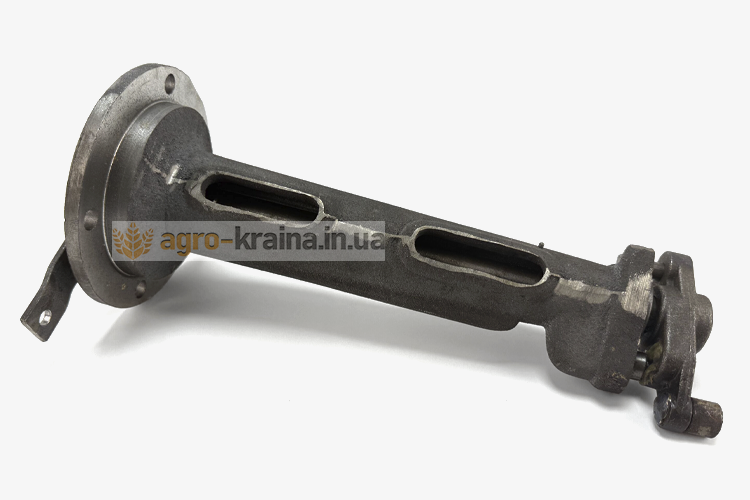

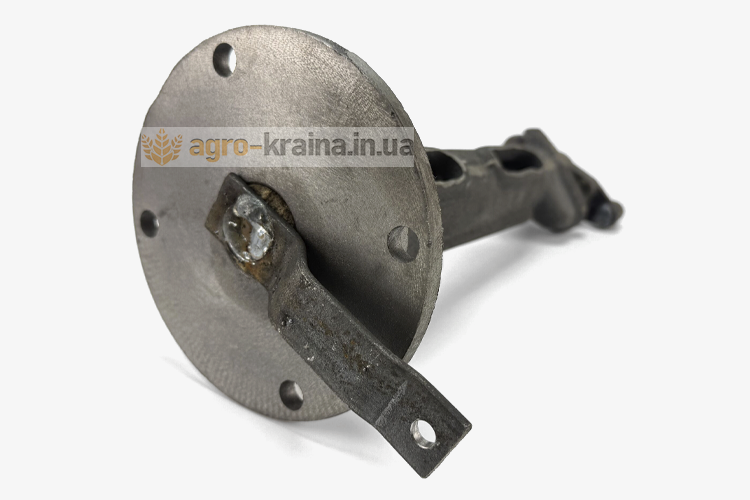

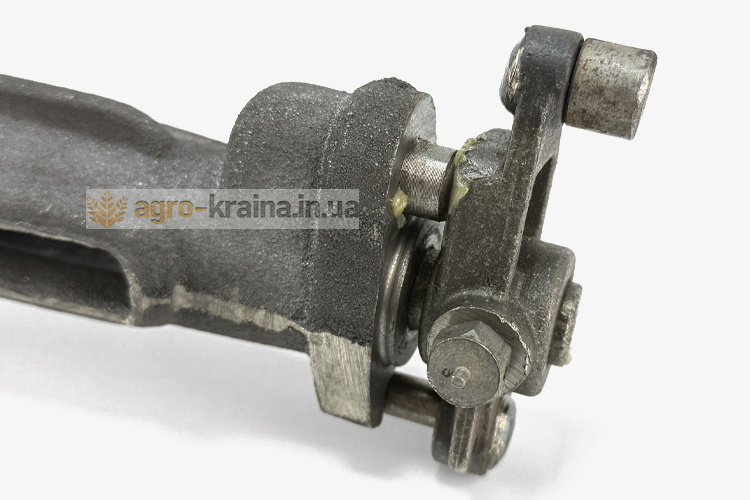

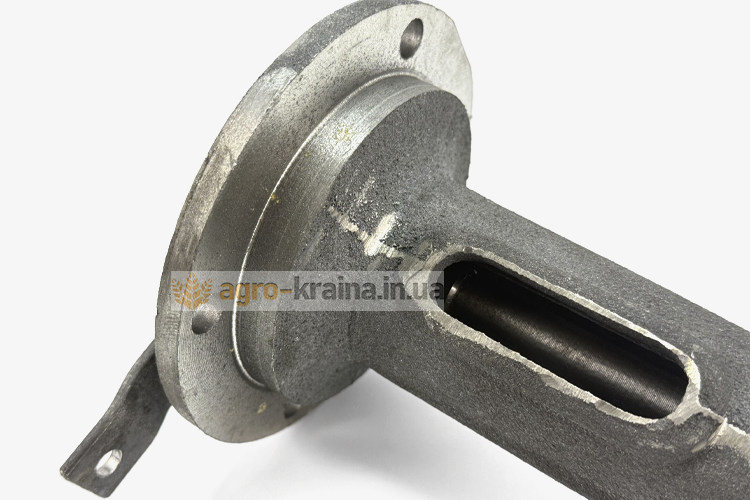

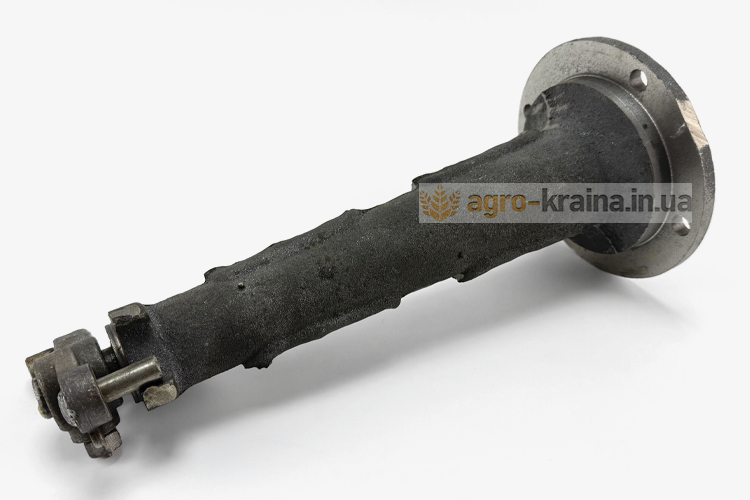

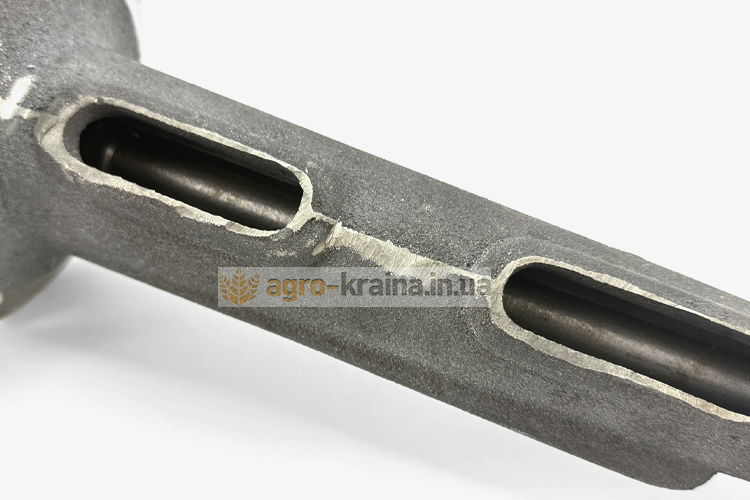

Вал отбора мощности – механизм, позволяющий трактору ЮМЗ работать в агрегате с машинами, имеющими активные рабочие органы, но не имеющих своего собственного силового агрегата для привода в действие этих активных органов. Передача вращательного момента к их механизмам осуществляется через карданную передачу от вала отбора мощности трактора. В тракторах ЮМЗ ВОМ находится на задней стенке остова и представляет собой шлицевой участок вала. Включение ВОМ осуществляется трактористом специальным рычагом, присоединенным к кронштейну включения ВОМ ЮМЗ. Кронштейн закреплен болтами к полу кабины. Он собран в чугунном корпусе, внутри которого расположен вертикально вал, свободно проворачивающийся во втулках. На верхнем конце вала закреплена рукоятка включения, а на нижнем – переводной рычаг с пальцем, который заходит в кольцевую проточку муфты включения. Для фиксации положений включения и выключения предусмотрен специальный фиксатор с пружиной, установленный в корпусе. Включение осуществляется поворотом рукоятки, в результате чего вал с переводным пальцем на нижнем его конце проворачивается и перемещает муфту включения, которая соединяет шлицевые концы вала ВОМ и промежуточного вала ВОМ. Муфта выполнена в виде трубы с утолщением на переднем конце, во внутреннем отверстии которого есть шлицы. На заднем конце муфты находится кольцевая проточка под палец переводного рычага кронштейна включения. Фиксатор в кронштейне включения ВОМ ЮМЗ должен надежно удерживать рычаг в таком положении во избежание самопроизвольного выключения ВОМ. Если ВОМ самопроизвольно выключается в процессе работы, то причиной может быть не только фиксатор, но и выработка деталей кронштейна и самой муфты включения.

Характерные дефекты кронштейна включения ВОМ ЮМЗ

Если трактор ЮМЗ часто используется в агрегате с машинами, требующими внешнего привода от ВОМ, то после нескольких лет эксплуатации трактора ВОМ может начать самопроизвольно выключаться, что свидетельствует о появлении следующих дефектов механизма включения ВОМ ЮМЗ:

• Люфт вала в корпусе кронштейна включения ВОМ.
• Износ пальца на рычаге включения.
• Выработка фиксатора в кронштейне.

Устранить самопроизвольное выключение ВОМ можно ремонтом или заменой изношенных деталей, но иногда проще купить новый кронштейн включения ВОМ ЮМЗ. Заказать его можно в нашей компании Агро-Краина.

Преимущества нашего механизма включения ВОМ ЮМЗ?

1. Это оригинальный узел, изготовленный заводом ЮжМаш.
2. Высокое качество, длительный срок службы.
3. Выгодная цена.

 Чтобы заказать у нас кронштейн включения ВОМ ЮМЗ в сборе звоните на любой указанный на сайте номер телефона или заполняйте форму заказа в интернет-магазине, нажав кнопку «В корзину».
