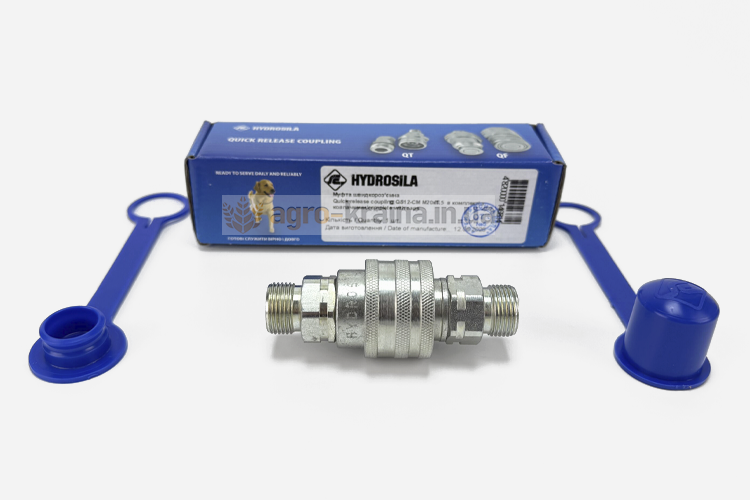

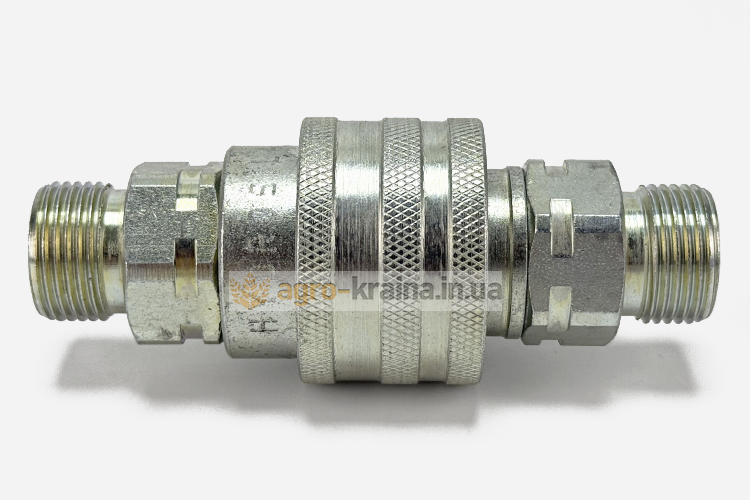

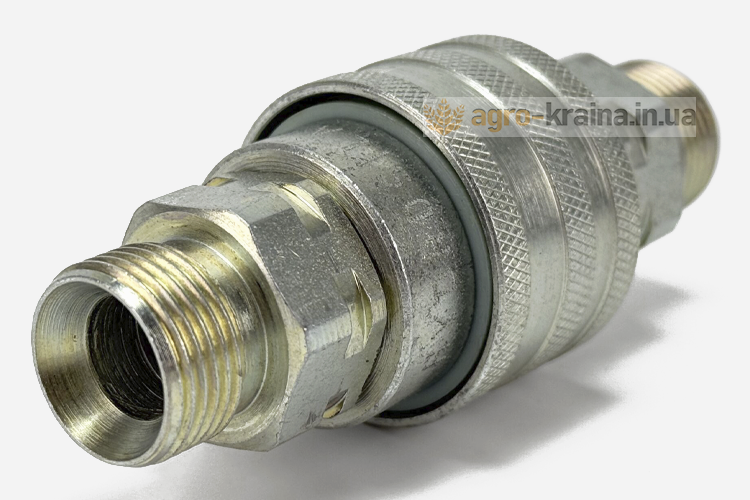

Муфта розривна одностороння S24 (М20х1,5) (Кропивницький, «Гідросила») Н.036.50.110К

Що являє собою розривна гідравлічна муфта і для чого призначена

Розривна гідравлічна муфта являє собою спеціалізоване захисне з'єднання, розроблене для автоматичного припинення подачі рідини (наприклад, масла або палива) та безпечного від'єднання шлангів високого тиску або заправних рукавів у ситуаціях, коли виникають неприпустимо високі осьові навантаження. Її призначення – запобігти збиткам обладнання, витік робочих рідин та розрив самих шлангів. Цей пристрій знаходить широке застосування в аграрній сфері (наприклад, на тракторах) та на автозаправних станціях.

Ключові можливості та характеристики:

• Аварійне запобігання. У разі раптового розриву або критичного натягу шланга муфта автоматично роз'єднується, тим самим рятуючи обладнання від поломки.
• Герметизація (завдяки клапанному пристрої). При спрацьовуванні розривного механізму встановлені всередині зворотні клапани миттєво перекривають потік робочого середовища з обох боків, за винятком будь-яких витоків.
• Повторне використання. Більшість моделей можуть бути відновлені для подальшої роботи відразу після аварійного роз'єднання шляхом простого з'єднання їх частин назад.

Муфта складається із двох секцій, які утримуються разом за допомогою кулькового фіксатора. Цей фіксатор спрацьовує під впливом наперед заданого зусилля. Корпусні деталі зазвичай виготовляються із сталі підвищеної міцності або алюмінію.

Сфери застосування розривних гідравлічних муфт

Розривні гідравлічні муфти широко використовуються в таких сферах:

• Сільськогосподарська та спецтехніка. Використовується для з'єднання тракторів з начіпним або причіпним обладнанням, таким як плуги або сівалки.
• Автозаправні станції. Застосовується як з'єднання між паливороздавальною колонкою та пістолетом, захищаючи колонку від пошкоджень, якщо автомобіль почне рух із вставленим пістолетом.

Нерідко розривні муфти комплектуються поворотним пристроєм, який запобігає перекручуванню шлангів. Купити односторонні розривні гідравлічні муфти можна в нашій компанії АгроКраїна.

Конструкція односторонньої розривної гідравлічної муфти

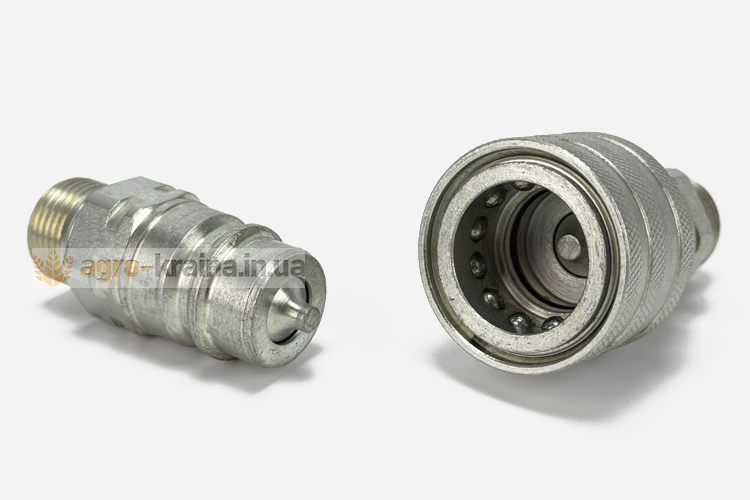

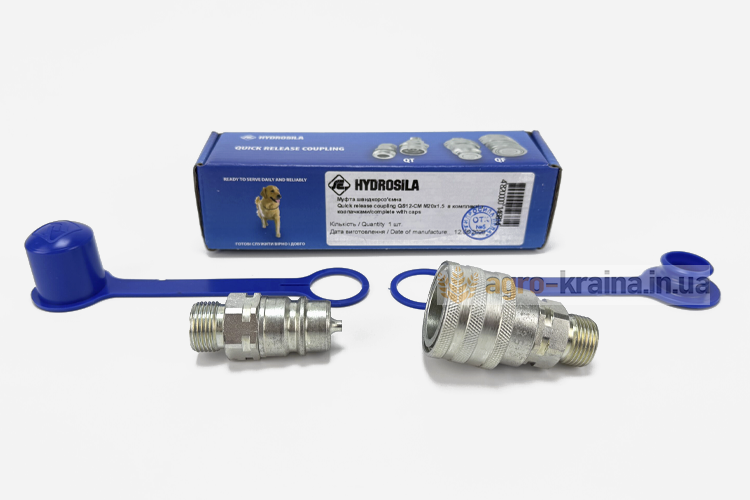

Односекційна гідравлічна муфта з функцією розриву являє собою захисний механізм, що складається з двох елементів, що з'єднуються - гніздового ("мама") на обладнанні і штирьового ("тато") на підключеному інструменті, забезпечених запірними елементами. У разі непередбаченого від'єднання, наприклад, навісного механізму, муфта автоматично перериває подачу гідравлічної рідини з обох боків, запобігаючи витоку та зберігаючи її в системі.

Конструктивно одностороння гідравлічна муфта складається з наступних компонентів:

1. Корпус. Виготовлений із зносостійкої сталі, часто оснащений поворотними вузлами (до 360 градусів) для спрощеного підключення.
2. Запірні елементи (кульові чи конічні). Інтегровані в кожну частину муфти, ці елементи пружинним механізмом миттєво блокують прохід при роз'єднанні.

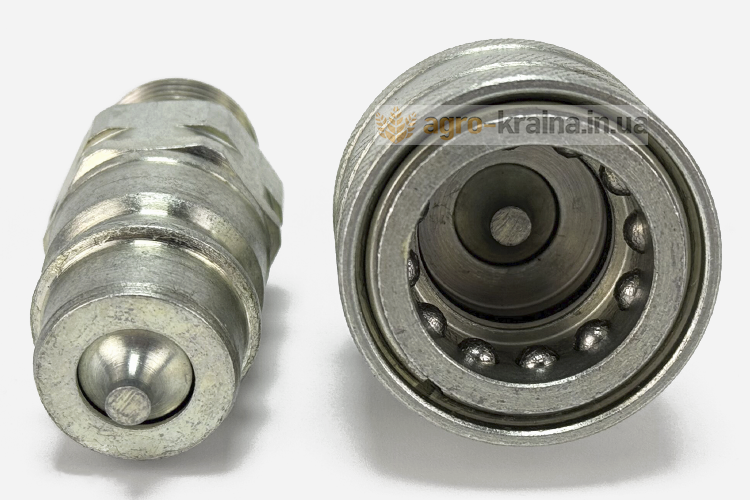

3. Механізм блокування (кульковий замок). Гарантує міцне з'єднання під впливом тиску, але дозволяє муфті розімкнутися, якщо сила натягу перевищує допустиме значення.
4. Механізм розмикання. Спеціальна конструкція корпусу, розрахована на розподіл муфти на дві частини, при якому запірні елементи спрацьовують автоматично.
5. Ущільнювальні елементи: Забезпечують герметичність стику, захищаючи гідравлічну систему від потрапляння сторонніх частинок.

У штатному режимі муфта зібрана і її клапани відкриті для безперешкодного потоку рідини. При екстреному натягу шланга високого тиску (ШВД) механізм фіксації руйнується, а пружини клапанів швидко закривають канали, запобігаючи втраті гідравлічної олії.

Гідравлічні муфти розривні за вигідною ціною доступні в нашому онлайн-магазині АгроКраїна.
