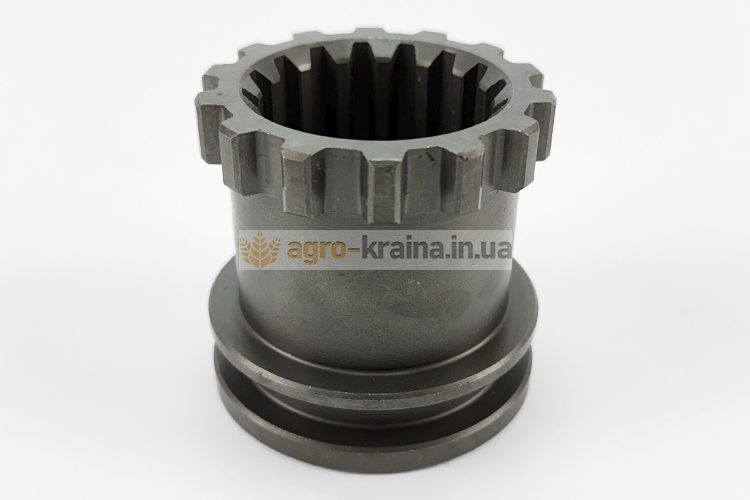

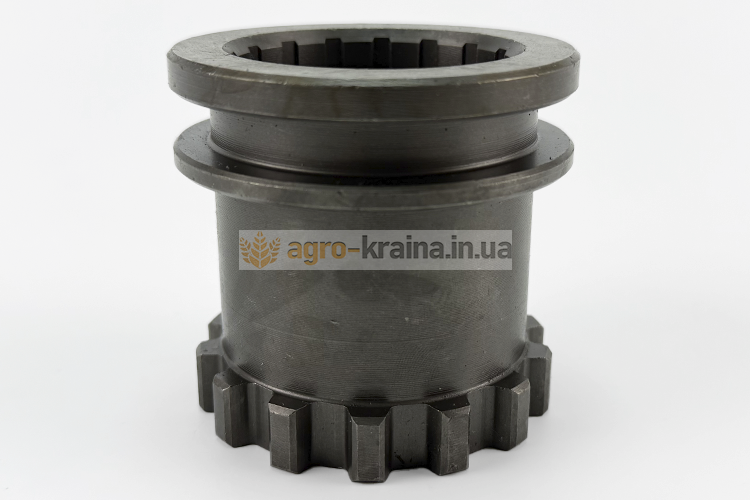

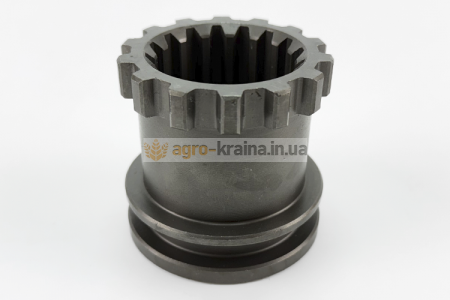

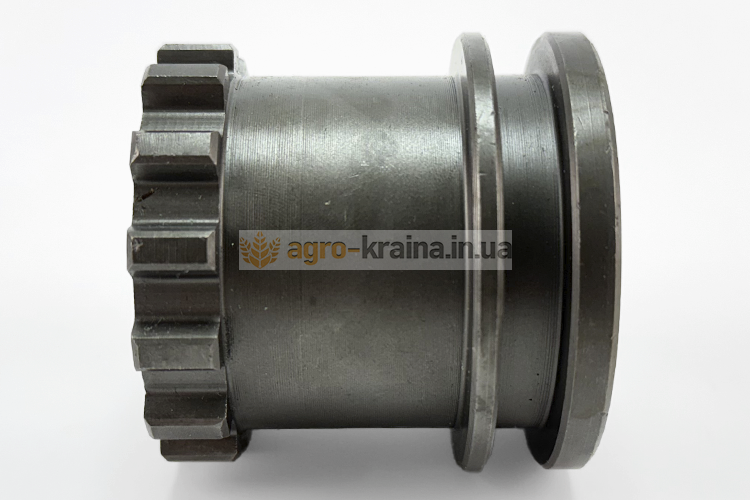

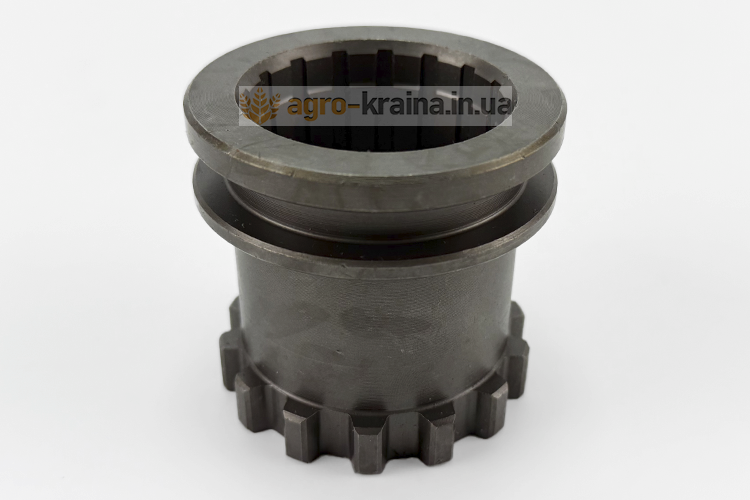

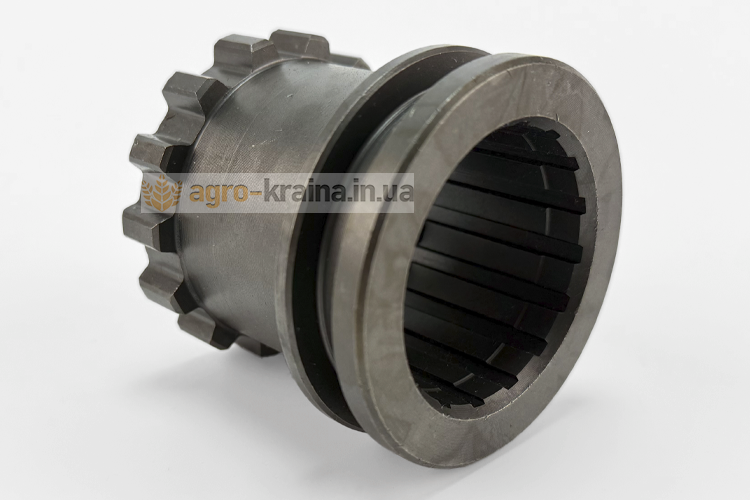

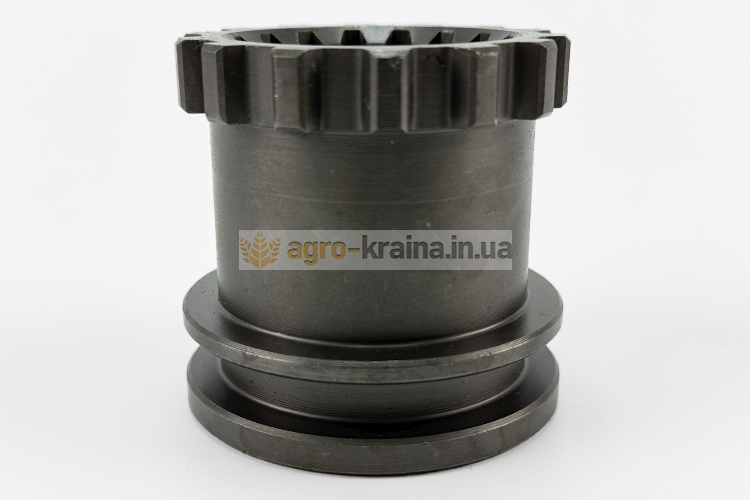

Муфта переключения оборотов ВОМ МТЗ 70-1601081

Как работает муфта зубчатая переключения оборотов ВОМ МТЗ

Вал отбора мощности обеспечивает возможность присоединения к трактору навесного или прицепного оборудования, имеющего активные рабочие органы, но не имеющего собственного автономного привода. Большинство сельскохозяйственных машин рассчитаны для работы от ВОМ с номинальными оборотами 500 об/мин. Но есть и машины, для которых этого количества оборотов не всегда бывает достаточно. Поэтому в тракторах семейства МТЗ установлен двухскоростной ВОМ, позволяющий обеспечивать 540 и 100 об/мин. Привод его осуществляется от корзины сцепления. В шлицевую втулку опорного диска входит своими шлицами вал, который вращается на двух шариковых подшипниках, установленных в расточках корпуса сцепления. Вал имеет два зубчатых венца, которые постоянно зацепляются с двумя шестернями, передающими крутящий момент на ведомый вал ВОМ. Шестерни имеют разное количество зубьев. Большая шестерня вращается на игольчатых подшипниках. Она выполнена совместно со ступицей, на которой на двух шарикоподшипниках вращается малая шестерня. Для того чтобы шестерни смогли передавать вращение на вал привода ВОМ, необходимо одну из них жестко соединить с валом. Это достигается с помощью муфты переключения оборотов ВОМ МТЗ, которая может передвигаться по шлицам вала и соединяться своими зубьями с любой шестерней. При соединении муфты с большой шестерней на вал будет передаваться 540об/мин. При соединении передвижной муфты переключения оборотов вала отбора МТЗ с малой шестерней ВОМ будет вращаться со скоростью 1000 об/мин.

Возможные повреждения муфты ВОМ

Так как передвижная зубчатая муфта является передающим звеном, то она при включении ВОМ работает под нагрузкой. Если часто трактор работает с включенным валом отбора мощности, то в результате постепенного износа возможно появление следующих повреждений:

• Выработка зубчатого венца.
• Выработка шлицев.

Если при разборке КПП обнаружены указанные дефекты, то муфту необходимо заменить на новую. Заказать новую муфту переключения скоростей ВОМ МТЗ можно всегда у нас в интернет-магазине.

Какие муфты переключения ВОМ МТЗ есть у нас?

У нас на складе есть в наличии следующие варианты:

1. Шестерня производства Украина.
2. Шестерня производства Беларусь (оригинал).

Звоните нам или заполняйте форму заказа на сайте, чтобы купить муфту зубчатую переключения скорости вращения ВОМ МТЗ.
